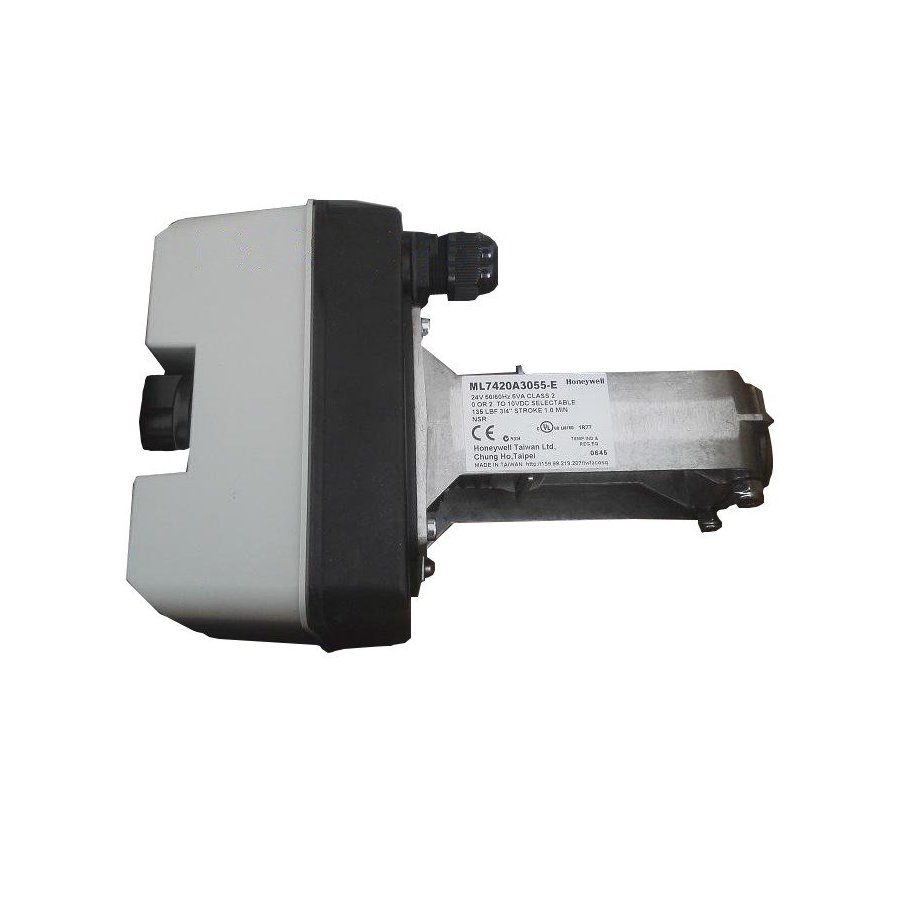

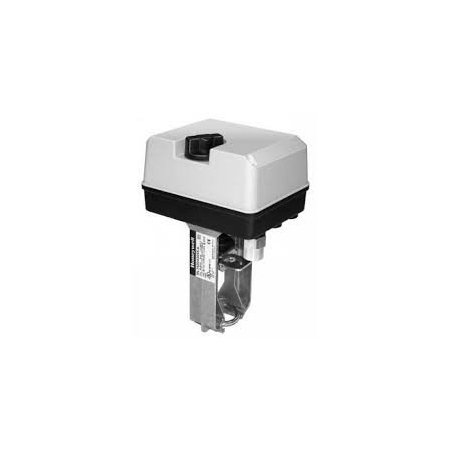

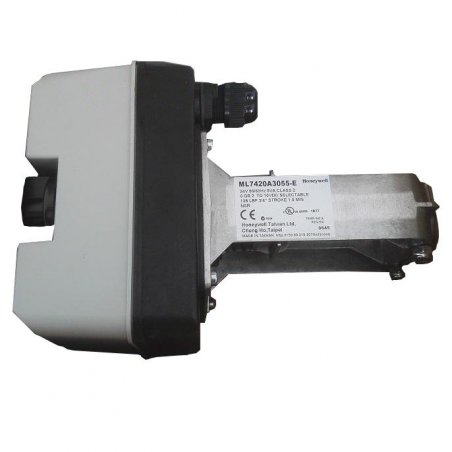

ML7420A3055 actuador de válvula de acoplamiento directo sin retorno por resorte con fuerza nominal de 135 lbf

Especificaciones del producto

Solicitud

Climatización

Dimensiones (pulg.)

9 9/16 pulg. De alto x 5 5/16 pulg. De ancho x 6 5/16 pulg. De profundidad

Dimensiones (mm)

242 mm de alto x 135 mm de ancho x 161 mm de profundidad

Incluye

Adaptador de conducto flexible de 1/2 pulg. Cubo de conducto de 1/2 pulg.

Peso (lb)

2.9 lb

Peso (kg)

1,3 kg

Materiales

Plástico ABS-FR, yugo de aluminio

Tipo de artículo

Producto

Montaje

Directamente en las válvulas de globo V5011 / V5013 y las válvulas de globo con bridas VGF (carrera de 3/4 "o 20 mm)

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

Grado de inflamabilidad UL94V-5V

Aprobaciones, Asociación Canadiense de Normas

Certificado

Conexiones eléctricas

Terminales de tornillo

Rango de humedad de funcionamiento (% HR)

5 a 95% HR

Tensión de alimentación

24 Vac ± 15%

El consumo de energía

Conducción: 7 VA

Rango de temperatura de envío y almacenamiento (F)

-40 F a +158 F

Rango de temperatura de envío y almacenamiento (C)

-40 C a +70 C

Aprobaciones, CE

Listado

Rango de temperatura ambiente (F)

14 F a 122 F

Rango de temperatura ambiente (C)

-10 C a +50 C

Clasificación de protección ambiental, eléctrica o de ingreso

Aislamiento de clase I (24 Vca), IP54

Interruptor auxiliar interno

0 0

Temperatura del fluido (C)

150 C máximo

Temperatura del fluido (F)

300 F máximo

Tipo de actuador

Válvula

Señal de control

0 a 10 Vcc; 2 a 10 Vcc

Modo a prueba de fallos

Permanece en su lugar

Clasificación de par (lb-in.)

135 lbf

Clasificación de par (Nm)

600 N

Interruptores

si

Golpe (pulg.)

3/4 pulg.

Carrera (mm)

20 mm

Cable

Conector de conducto y un orificio ciego en la caja del actuador

Tiempo, nominal

Conducción a 60 Hz - 60 segundos

Retroalimentación

2-10 Vcc

Manual de operación

Mando

Impedancia de entrada

1K ohmios

FICHA TÉCNICA
