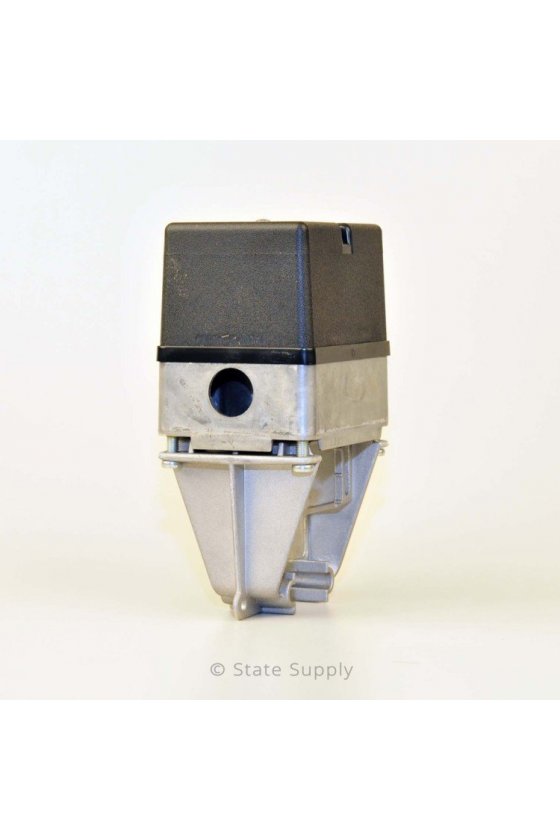

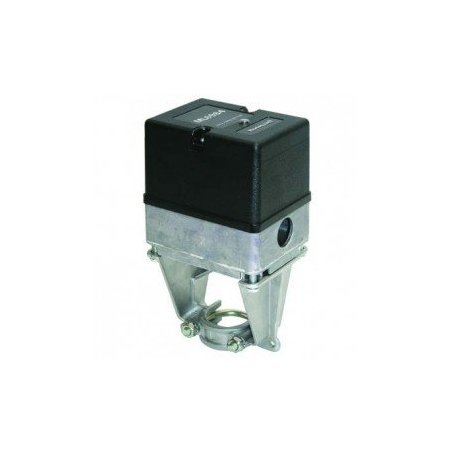

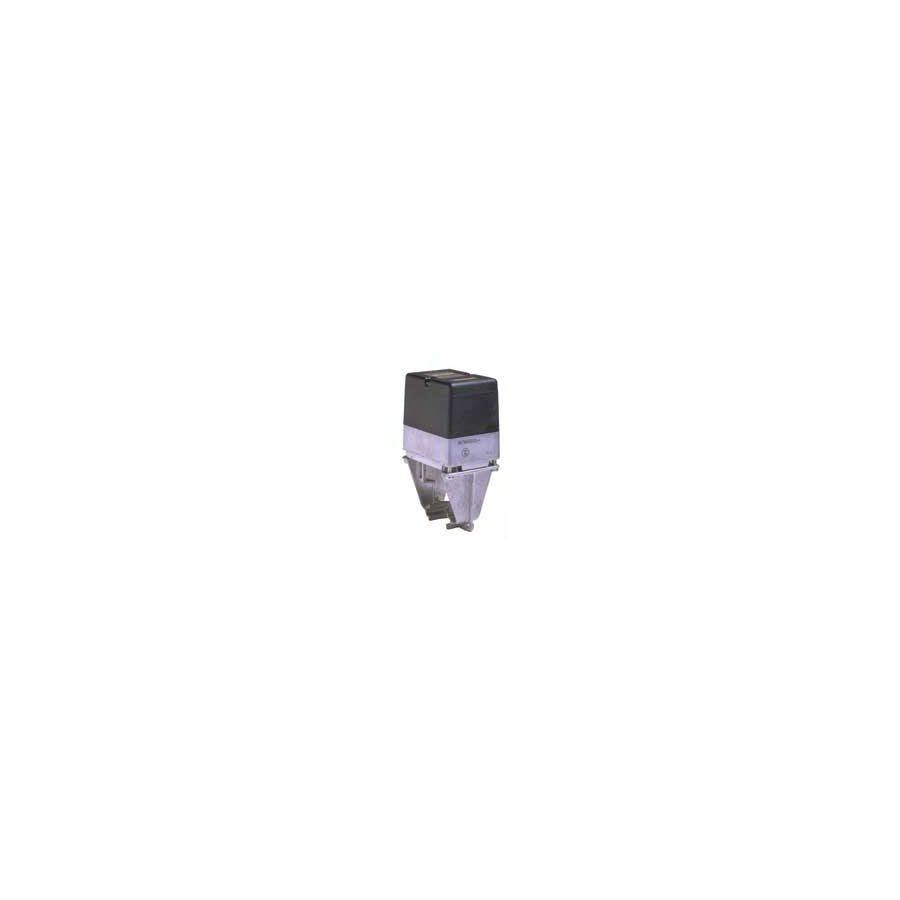

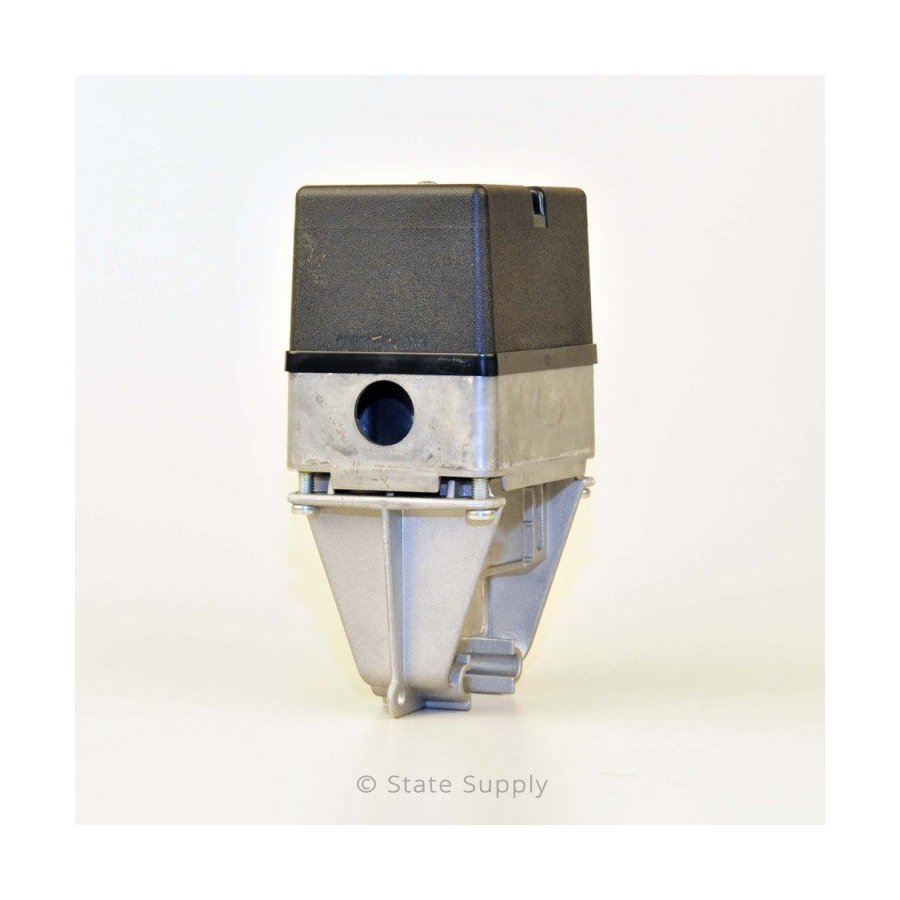

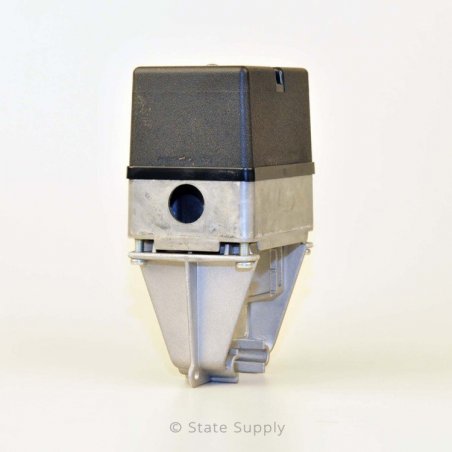

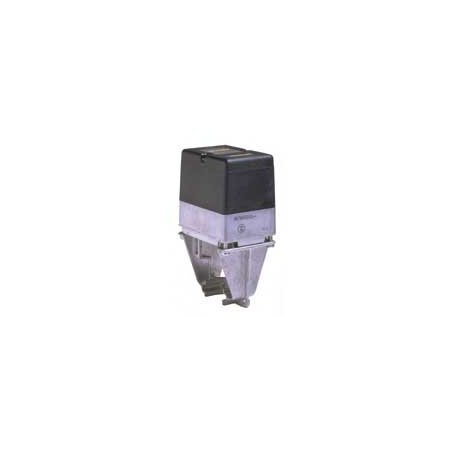

ML6984A4000 actuador de válvula de acoplamiento directo sin retorno por resorte con una fuerza nominal de 160 lbf

Especificaciones del producto

Solicitud

Climatización

Dimensiones (pulg.)

6 13/16 pulg. De alto x 4 pulg. De ancho x 3 3/16 pulg. De profundidad

Dimensiones (mm)

173 mm de alto x 102 mm de ancho x 82 mm de profundidad

Incluye

Terminales de tornillo

Usado con

V5011 / 13, VGF21 y VGF22 de hasta 3 pulgadas; V5045 w / 272629A

Peso (lb)

2,2 libras

Peso (kg)

1 kilogramo

Materiales

Cubierta de plástico estabilizado a los rayos UV, base de aluminio y yugo

Comentarios

Operación de 3 o 5 hilos .; (Se requieren 3 cables para controladores XL10)

Tipo de artículo

Producto

Montaje

Se atornilla al vástago de válvula roscado 1 / 4-28 UNF

Frecuencia

50 Hz; 60 Hz

Conexiones eléctricas

Terminales de tornillo

Rango de humedad de funcionamiento (% HR)

15 a 95% de HR a 104 F (40 C)

Tensión de alimentación

28 Vcc; 24 Vac

El consumo de energía

Conducir - 6 VA, Sostener - 12 VA

Rango de temperatura de envío y almacenamiento (F)

-40 F a +150 F

Rango de temperatura de envío y almacenamiento (C)

-40 C a + 65 C

Rango de temperatura ambiente (F)

32 F a 130 F

Rango de temperatura ambiente (C)

0 C a 50 C

Cambiar calificaciones

24 Vac

Clasificación de protección ambiental, eléctrica o de ingreso

NEMA 3R, NEMA 3R, IP54 (montado en posición vertical)

Interruptor auxiliar interno

0 0

Temperatura del fluido (C)

150 C máximo

Temperatura del fluido (F)

300 F máximo

Tipo de actuador

Válvula

Señal de control

SPDT; Dos posiciones; Flotante

Modo a prueba de fallos

Permanece en su lugar

Clasificación de par (lb-in.)

160 lbf

Clasificación de par (Nm)

710 N

Interruptores

SPDT con 272630D

Interruptores auxiliares externos disponibles

272630D

Golpe (pulg.)

1/2 a 1 pulg.

Carrera (mm)

13 a 25 mm

Cable

Orificio de 7/8 pulg. Para conducto de 1/2 pulg.

Tiempo, nominal

Conducción a 60 Hz-- 63 a 3/4 en carrera

Retroalimentación

Retroalimentación de posición disponible con 272630D; 2-10 Vcc

Manual de operación

Ninguna
