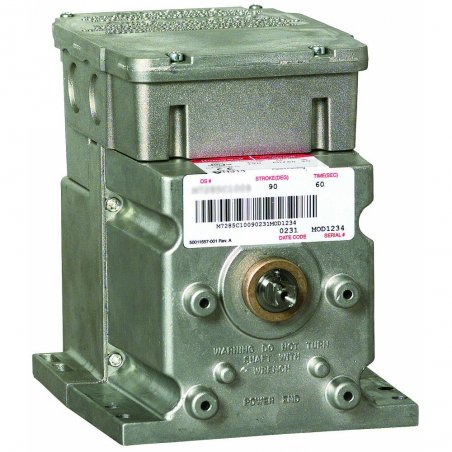

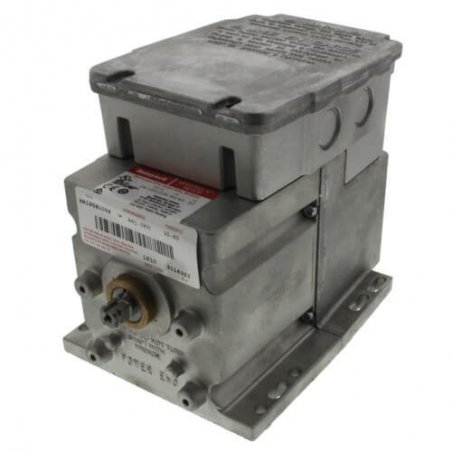

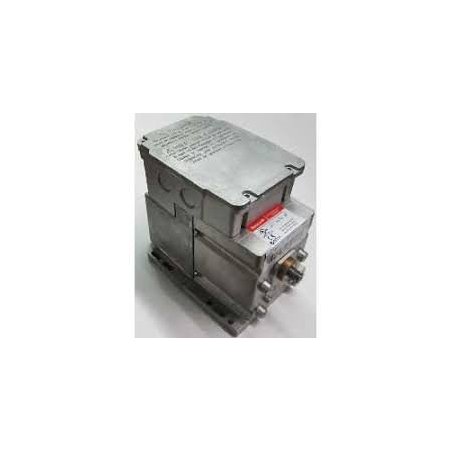

M9182A1011 motor modultrol 60 lb-in, actuador de retorno por resorte, control de proporción, 24v

Especificaciones del producto

Solicitud

Eléctrico

Dimensiones (pulg.)

6 7/16 pulg. De alto x 5 1/2 pulg. De ancho x 8 3/4 pulg. De profundidad

Dimensiones (mm)

164 mm de alto x 140 mm de ancho x 222 mm de profundidad

Peso (lb)

8.5 lb

Tipo de artículo

Producto

Montaje

Montado en el pie

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

Listado: Archivo No. E4436, Guía No. XAPX para EE. UU. Y Canadá

Conexiones eléctricas

Terminales de conexión rápida

Tensión de alimentación

24V

El consumo de energía

Conducción: 20 VA

Rango de temperatura ambiente (F)

-40 F a +150 F

Rango de temperatura ambiente (C)

-40 C a +60 C

Interruptor auxiliar interno

0 0

Clasificaciones de interruptor auxiliar

AFL - 120 Vac-- 7.2A; ALR- 120 Vac-- 43.2A; AFL - 240 Vac - 3.6A; ALR- 240 Vac - 21.6A

Carrera

Ajustable; 90 a 160 grados, asimétrico

Dimensiones del eje (pulg.)

0.375 pulgadas cuadradas

Señal de control

Proporcional, 135 ohmios

Modo a prueba de fallos

Retorno de primavera

Clasificación de par (lb-in.)

60 lb-pulg.

Clasificación de par (Nm)

6.8 Nm

Interruptores auxiliares externos disponibles

si

Rotación del eje (al aumentar la señal de control)

En el sentido de las agujas del reloj (como se ve desde el extremo de alimentación) (normalmente cerrado)

Ajuste de carrera de fábrica

160 grados

Tiempo, nominal

30-60 segundos

Retroalimentación

No

Dimensiones del eje (mm)

10 mm cuadrados

Ejes de motor

Eje de doble extremo

Carga de peso muerto en el eje

Cualquiera de los extremos: 200 lbs .; Combinado en ambos ejes: 300 lbs.

Transformador interno

Ninguna

FICHA TÉCNICA
