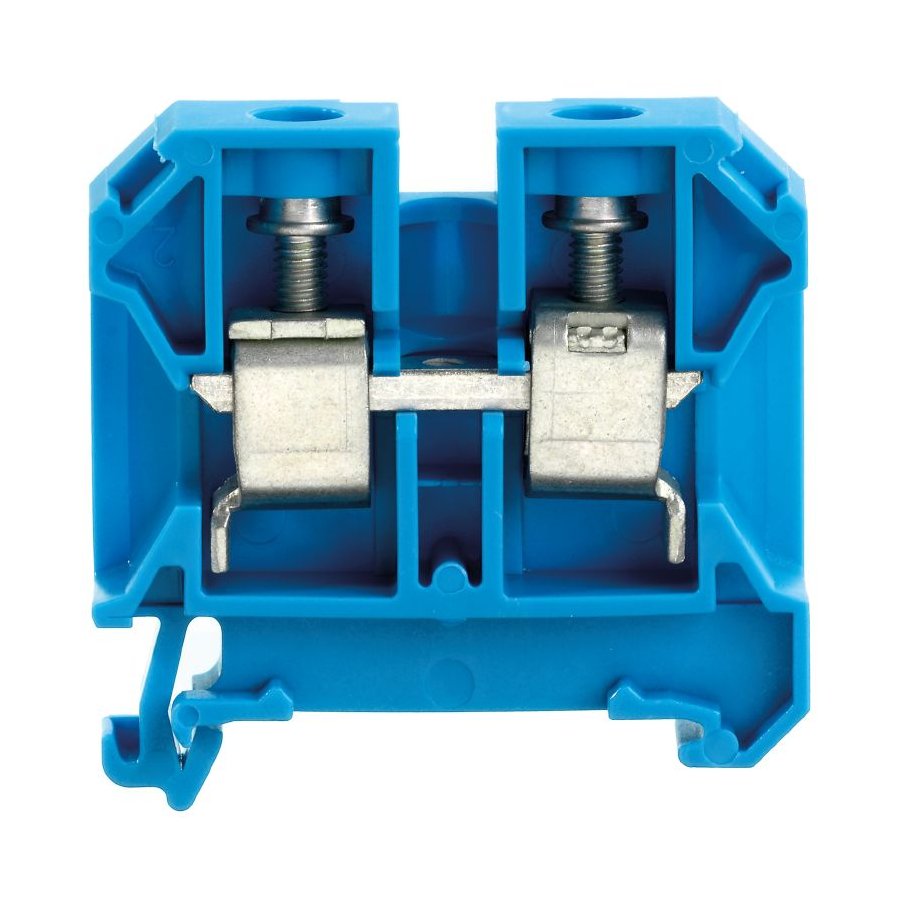

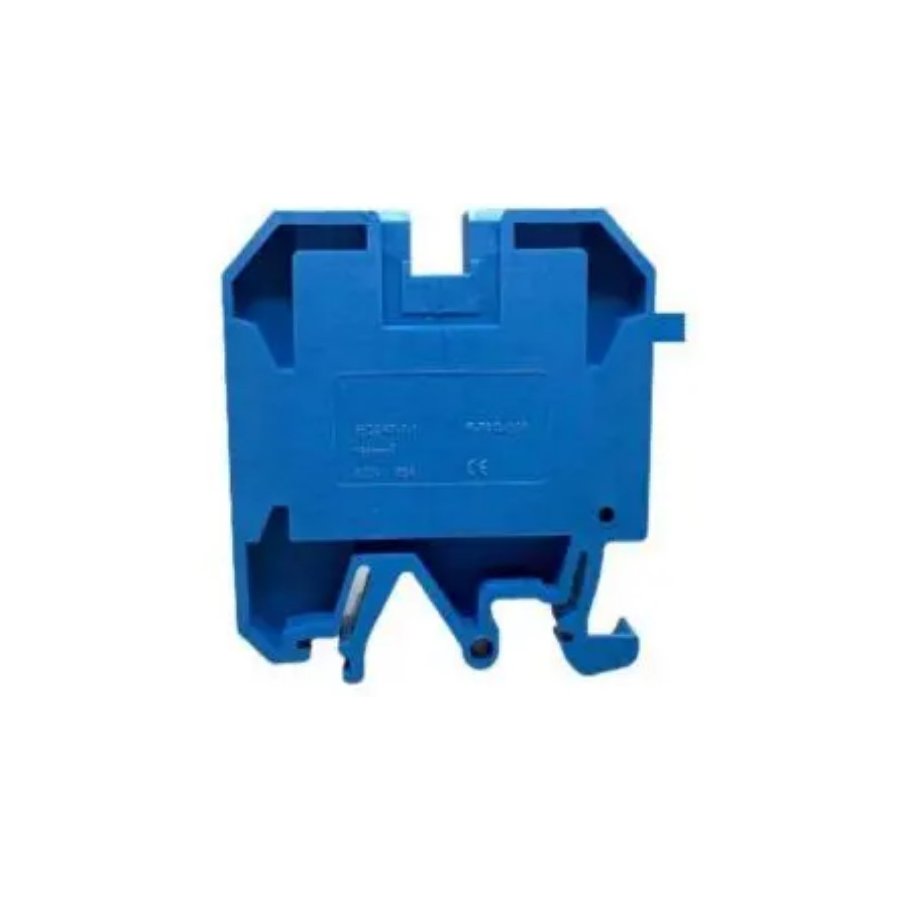

SAK 16/35 PA/BL Bloque de bornes de paso, Conexión brida-tornillo 380680000

0 Reseñas(s)
380680000

Contenido: 50 pzas

Bloque de bornes de paso, Conexión brida-tornillo, azul, 16 mm², 76 A, 1000 V, Número de conexiones: 2

HOJA DE DATOS

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Versión
Bloque de bornes de paso, Conexión brida-tornillo, azul, 16 mm², 76 A, 1000 V, Número de conexiones: 2
Código
0380680000
Tipo
SAK 16/35 PA/BL
GTIN (EAN)
4008190079512
Cantidad
50  Pieza
Producto alternativo
1020480000

Dimensiones y pesos

Profundidad
57,5  mm
Profundidad (pulgadas)
2,264  inch
Altura
50  mm
Altura (pulgadas)
1,968  inch
Anchura
12  mm
Anchura (pulgadas)
0,472  inch
Peso neto
26,26  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-50  °C
Temperatura permanete de trabajo, max.
100  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material
PA 66
Color
azul
Grado inflamabilidad según UL 94
V-2

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)
TUEV18ATEX8207U
Núm. de certificación (IECEX)
IECEXTUR18.0017U
Tensión máx. (ATEX)
690 V
Corriente (ATEX)
74.5 A
Sección máx. del conductor (ATEX)
16 mm²
Tensión máx. (IECEx)
690 V
Corriente (IECEX)
74.5 A
Sección máx. del conductor (IECEX)
16 mm²
Caracterización EN 60079-7
Ex eb II C Gb
Etiqueta Ex 2014/34/UE
II 2 G D

Valores característicos del sistema

Versión
Conexión brida-tornillo
para conexión transversal atornillable
abierto por un extremo
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril
TS 35
Función N
Sí
Función PE
No
Función PEN
No

Otros datos técnicos

Lados abiertos
derecha
Número de bornes iguales
1
Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max.
16  mm²
Tipo de conexión, conexión adicional
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Calibre según 60 947-1
B6
Dimens. caña destornillador
1,0 x 5,5 mm
Dirección de conexión
lateral
Longitud de desaislado
15  mm
Número de conexiones
2
Par de apriete con atornillador eléctrico, tipo DMS
4
Par de apriete, max.
2,4  Nm
Par de apriete, min.
2  Nm
Sección de conexión del conductor AWG, min.
AWG 12
Sección de conexión del conductor AWG, máx.
AWG 6
Sección de conexión del conductor, flexible, max.
16  mm²
Sección de conexión del conductor, flexible, mín.
4  mm²
Sección de embornado, máx.
16  mm²
Sección de embornado, mín.
2,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
16  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
4  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
16  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
4  mm²
Sección del conductor, semirrígido, máx.
16  mm²
Sección del conductor, semirrígido, mín.
4  mm²
Sección transversal de conductor, núcleo rígido, máx.
16  mm²
Sección transversal de conductor, núcleo rígido, mín.
2,5  mm²
Terminal tubular doble, max.
10  mm²
Terminal tubular doble, min.
1,5  mm²
Tipo de conexión
Conexión brida-tornillo
Tornillo de apriete
M 4

Datos nominales según CSA

Corriente Gr C (CSA)
87 A
Núm. de certificación (CSA)
154685-1501714
Sección máx. del conductor (CSA)
4 AWG
Sección mín. del conductor (CSA)
14 AWG
Tensión Gr C (CSA)
600 V

Generalidades

Carril
TS 35
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 12
Sección de conexión del conductor AWG, máx.
AWG 6

Datos nominales

Sección nominal
16  mm²
Tensión nominal
1.000  V
Tensión nominal DC
1.000  V
Intensidad nominal
76  A
Corriente en conductor máximo
76  A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
0,42  mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
2,43  W
Grado de polución
3

Datos nominales según UL

Corriente Gr C (UR)
80 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
4 AWG
Sección del conductor Cableado de campo mín. (UR)
12 AWG
Sección del conductor Cableado de fábrica máx. (UR)
4 AWG
Sección del conductor Cableado de fábrica mín. (UR)
12 AWG
Tensión Gr C (UR)
600 V
