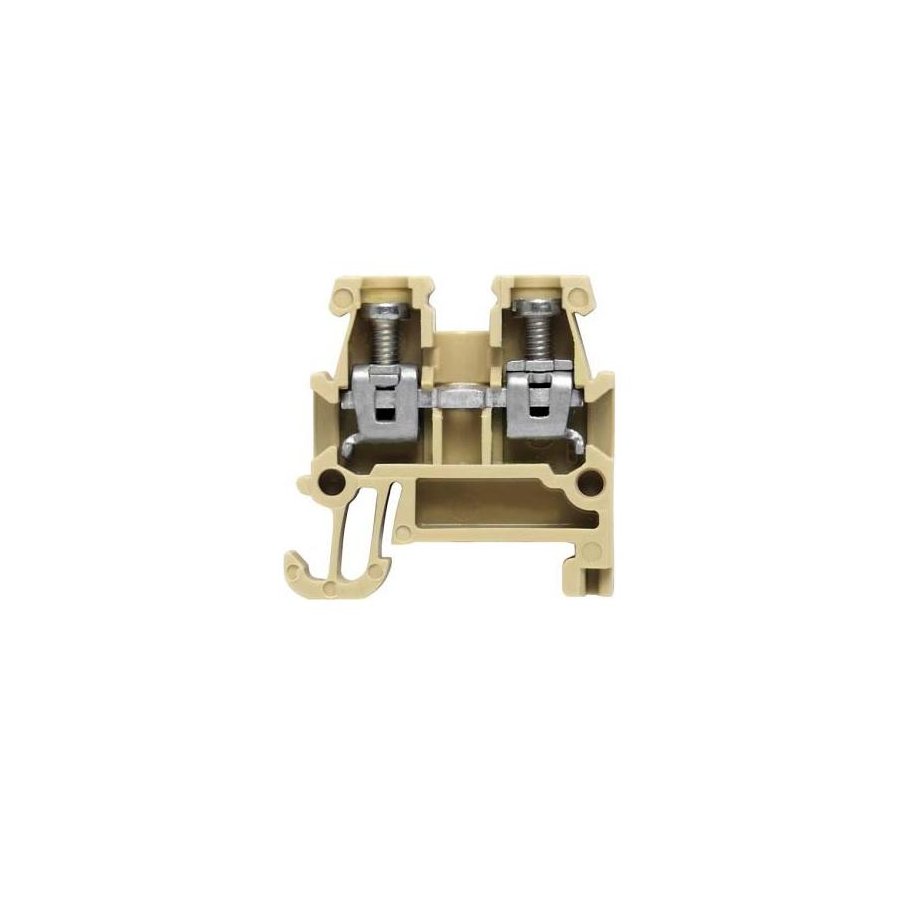

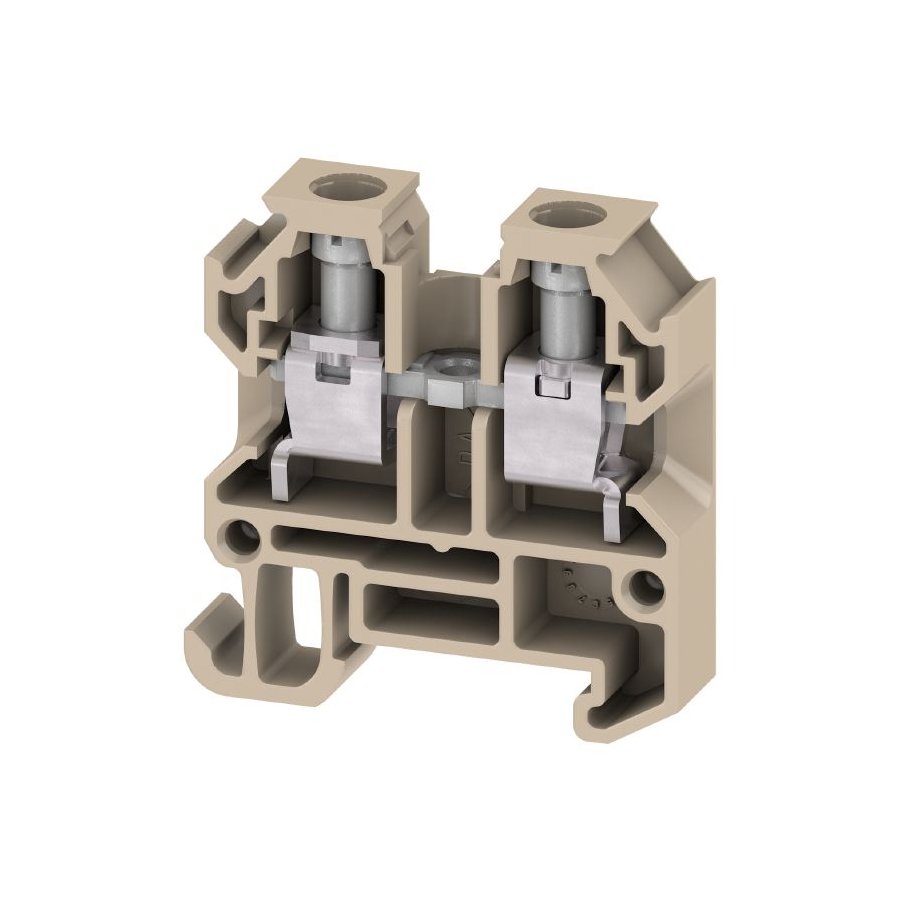

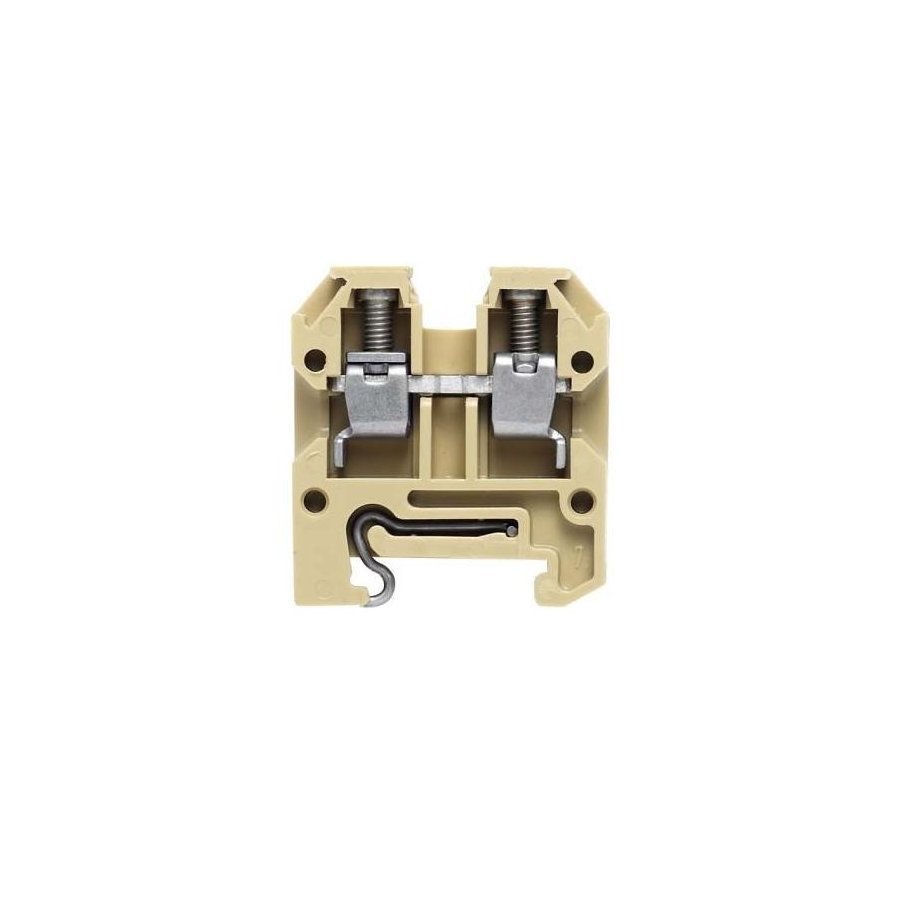

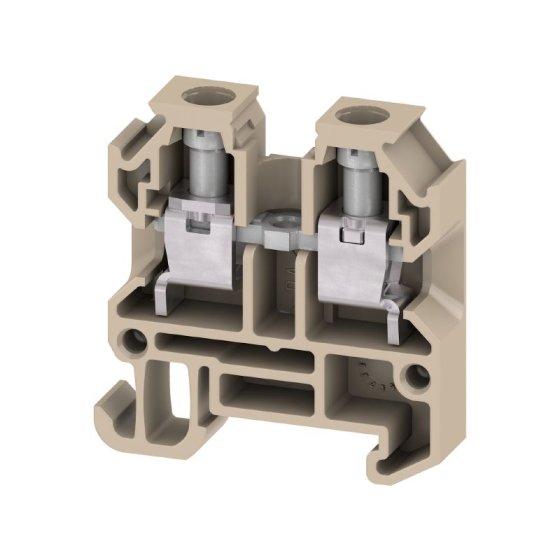

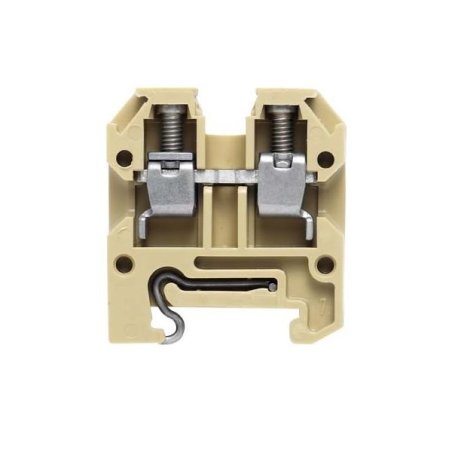

AKZ 4/10/BEZ Bloque de bornes de paso 359660000

0 Reseñas(s)
359660000

Contenido: 10 pzas

Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, Beige oscuro, 4 mm², 32 A, 400 V, Número de conexiones: 2

HOJA DE DATOS

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Versión
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, Beige oscuro, 4 mm², 32 A, 400 V, Número de conexiones: 2
Código
0359660000
Tipo
AKZ 4/10/BEZ
GTIN (EAN)
4008190127862
Cantidad
10  Pieza

Dimensiones y pesos

Profundidad
29  mm
Profundidad (pulgadas)
1,142  inch
Profundidad incl. carril DIN
30,5  mm
Altura
27  mm
Altura (pulgadas)
1,063  inch
Anchura
60  mm
Anchura (pulgadas)
2,362  inch
Peso neto
57,7  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60  °C
Temperatura permanete de trabajo, max.
130  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material
PA 66
Wemid
Color
Beige/amarillo
Beige oscuro
Grado inflamabilidad según UL 94
V-2

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)
TUEV18ATEX8221U
Núm. de certificación (IECEX)
IECEXTUR18.0024U
Tensión máx. (ATEX)
352 V
Corriente (ATEX)
32 A
Sección máx. del conductor (ATEX)
6 mm²
Tensión máx. (IECEx)
352 V
Corriente (IECEX)
32 A
Sección máx. del conductor (IECEX)
6 mm²
Caracterización EN 60079-7
Ex eb II C Gb
Etiqueta Ex 2014/34/UE
II 2 G D

Valores característicos del sistema

Versión
Conexión brida-tornillo
para conexión transversal atornillable
abierto por un extremo
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril
TS 15
Función N
No
Función PE
No
Función PEN
No

2 conductores embornables (H05V/H07V) de igual sección (conexión nominal)

Sección de conexión del conductor, rígido, 2 conductores embornables, máx.
1,5  mm²
Sección de conexión del conductor, rígido, 2 conductores embornables, mín.
0,5  mm²
Sección de conexión del conductor, semirrígido, 2 conductores embornables, max.
1,5  mm²
Sección de conexión del conductor, semirrígido, 2 conductores embornables, min.
0,5  mm²

Otros datos técnicos

Lados abiertos
derecha
Número de bornes iguales
10
Tipo de montaje
enclavado
Versión a prueba de explosivos
RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
lateral
Longitud de desaislado
8  mm
Número de conexiones
2
Par de apriete con atornillador eléctrico, tipo DMS
2
Par de apriete, max.
0,8  Nm
Par de apriete, min.
0,6  Nm
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
4  mm²
Sección de conexión del conductor, flexible, mín.
0,5  mm²
Sección de embornado, máx.
6  mm²
Sección de embornado, mín.
0,13  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5  mm²
Sección del conductor, semirrígido, máx.
4  mm²
Sección del conductor, semirrígido, mín.
1,5  mm²
Sección transversal de conductor, núcleo rígido, máx.
6  mm²
Sección transversal de conductor, núcleo rígido, mín.
0,5  mm²
Terminal tubular doble, max.
1,5  mm²
Terminal tubular doble, min.
0,5  mm²
Tipo de conexión
Conexión brida-tornillo
Tornillo de apriete
M 3

Datos nominales según CSA

Corriente Gr C (CSA)
10 A
Núm. de certificación (CSA)
12400-143
Sección máx. del conductor (CSA)
12 AWG
Sección mín. del conductor (CSA)
24 AWG
Tensión Gr C (CSA)
300 V

Dimensiones

Desplazamiento TS 15
13,5  mm
Desplazamiento TS 32
31  mm
Desplazamiento TS 35
31  mm

Generalidades

Carril
TS 15
Normas
IEC 60947-7-1
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales

Sección nominal
4  mm²
Tensión nominal
400  V
Tensión nominal DC
400  V
Intensidad nominal
32  A
Corriente en conductor máximo
41  A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1  mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,02  W
Grado de polución
3

Datos nominales según UL

Corriente Gr C (UR)
27 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
12 AWG
Sección del conductor Cableado de campo mín. (UR)
22 AWG
Sección del conductor Cableado de fábrica máx. (UR)
12 AWG
Sección del conductor Cableado de fábrica mín. (UR)
26 AWG
Tensión Gr C (UR)
300 V
