IMAGEN DE REFERENCIA

  • Nuevo

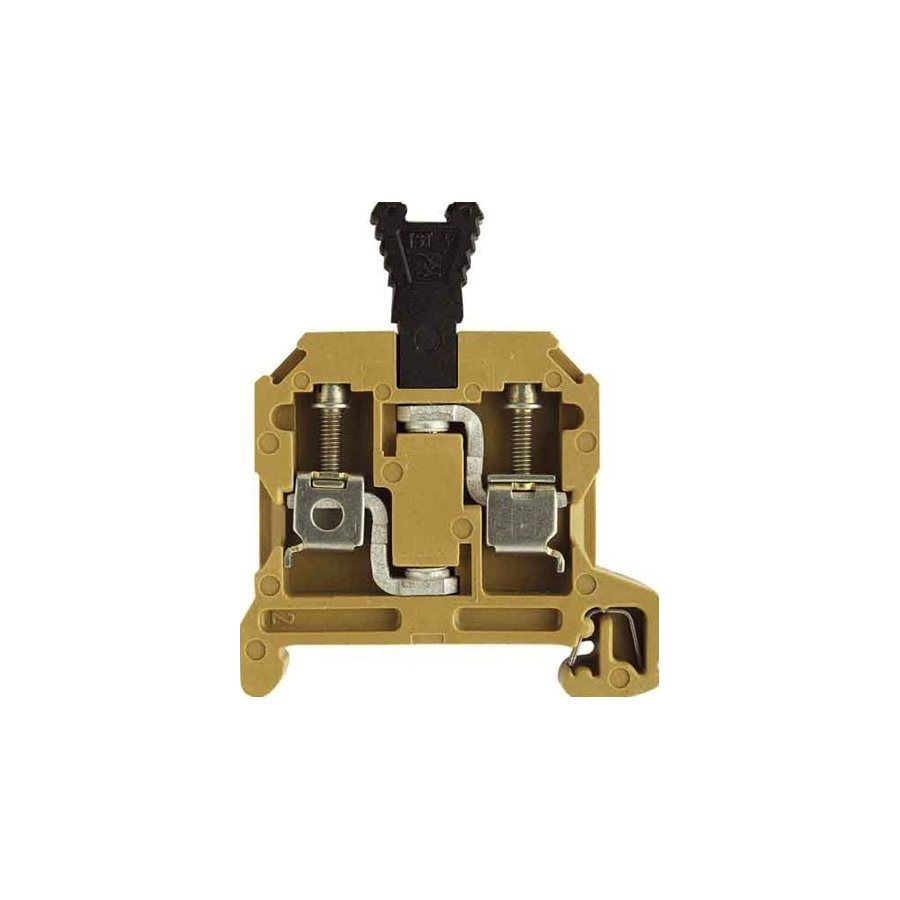

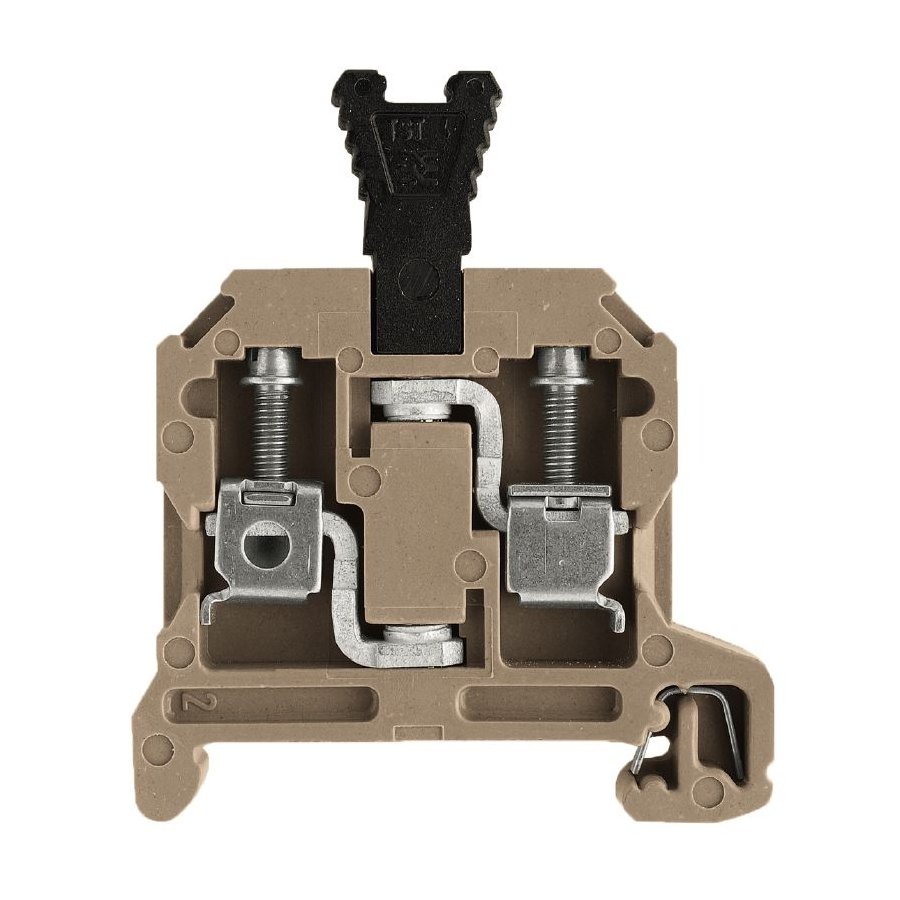

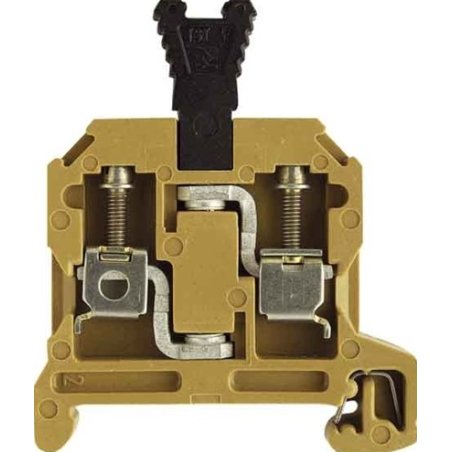

SAKC 4/35 DB Borne seccionable de medición 357560000

0 Reseñas(s)
357560000

Contenido: 100 pzas

Borne seccionable de medición, Conexión brida-tornillo, Beige oscuro, 4 mm², 25 A, 400 V, Número de conexiones: 2, Número de pisos: 1

HOJA DE DATOS

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Versión
Borne seccionable de medición, Conexión brida-tornillo, Beige oscuro, 4 mm², 25 A, 400 V, Número de conexiones: 2, Número de pisos: 1
Código
0357560000
Tipo
SAKC 4/35 DB
GTIN (EAN)
4008190348359
Cantidad
100  Pieza

Dimensiones y pesos

Profundidad
59,5  mm
Profundidad (pulgadas)
2,343  inch
Altura
6,5  mm
Altura (pulgadas)
0,256  inch
Anchura
6,5  mm
Anchura (pulgadas)
0,256  inch
Peso neto
19,13  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60  °C
Temperatura permanete de trabajo, max.
130  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
999cd67e-471e-4085-8dba-1342fcea86de

Datos del material

Material
KrG
Color
Beige oscuro
Grado inflamabilidad según UL 94
V-0
5VA

Valores característicos del sistema

Versión
Conexión brida-tornillo
Distanciador
abierto por un extremo
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Indicación de montaje
Montaje directo
Lados abiertos
derecha
Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max.
4  mm²
Tipo de conexión, conexión adicional
Conexión brida-tornillo

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A4
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
lateral
Longitud de desaislado
12  mm
Número de conexiones
2
Par de apriete con atornillador eléctrico, tipo DMS
2
Par de apriete, max.
1  Nm
Par de apriete, min.
0,5  Nm
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 10
Sección de conexión del conductor, flexible, max.
4  mm²
Sección de conexión del conductor, flexible, mín.
0,5  mm²
Sección de embornado, máx.
6  mm²
Sección de embornado, mín.
0,33  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
4  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5  mm²
Sección del conductor, semirrígido, máx.
4  mm²
Sección del conductor, semirrígido, mín.
1,5  mm²
Sección transversal de conductor, núcleo rígido, máx.
6  mm²
Sección transversal de conductor, núcleo rígido, mín.
0,5  mm²
Tipo de conexión
Conexión brida-tornillo
Tipo de conexión 2
Conexión brida-tornillo
Tornillo de apriete
M 3

Datos nominales según CSA

Corriente Gr C (CSA)
25 A
Núm. de certificación (CSA)
12400-190
Sección máx. del conductor (CSA)
10 AWG
Sección mín. del conductor (CSA)
22 AWG
Tensión Gr C (CSA)
300 V

Bornes seccionables

Clavija de prueba integrada
No
Separación longitudinal
enchufable
Separación transversal
sin

Generalidades

Carril
TS 35
Indicación de montaje
Montaje directo
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 10

Datos nominales

Sección nominal
4  mm²
Tensión nominal
400  V
Tensión nominal DC
400  V
Intensidad nominal
25  A
Corriente en conductor máximo
25  A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1  mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,02  W
Grado de polución
3

Imágenes del producto

Título de ilustración-02
Imagen de producto
Dibujo leyenda-02
Similar a la ilustración
