WTL 6/1/TNSC/EN Borne seccionable del transformador de medición 1345280000
zoom_in
  • Sobre pedido

WTL 6/1/TNSC/EN Borne seccionable del transformador de medición 1345280000

1345280000
WEIDMULLER
WEIDMULLER

Borne seccionable del transformador de medición, Conexión brida-tornillo, 41, 2

HOJA DE DATOS

Existencia salvo previa venta: 0
Cotizar
Métodos de pago y Seguridad
Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a ella..
  Política de seguridad.

El sitio cuenta con certificado de seguridad SSL.
  Política de envío

Envíos a toda la República Mexicana
  Política de devolución

Nueve días hábiles después de la facturación. Se aplican restricciones*
  Pago a meses

Paga a meses mediante tu cuenta de Mercado Pago!!

Datos generales para pedido

Versión
Borne seccionable del transformador de medición, Conexión brida-tornillo, 41, 2
Código
1345280000
Tipo
WTL 6/1/TNSC/EN
GTIN (EAN)
4050118180985
Cantidad
50  Pieza

Dimensiones y pesos

Profundidad
66  mm
Profundidad (pulgadas)
2,598  inch
Profundidad incl. carril DIN
66,5  mm
Altura
65  mm
Altura (pulgadas)
2,559  inch
Anchura
7,9  mm
Anchura (pulgadas)
0,311  inch
Peso neto
23,34  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-50  °C
Temperatura permanete de trabajo, max.
120  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0eb7d846-d0a1-43e5-93a4-d7c6856c4cda

Datos del material

Material
Wemid
Color
Beige oscuro
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Versión
Conexión brida-tornillo
Separador
para conexión transversal atornillable
abierto por un extremo
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril
TS 35
Función N
No
Función PE
No
Función PEN
No

2 conductores embornables (H05V/H07V) de igual sección (conexión nominal)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, max.
2,5  mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, min.
0,5  mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, max.
2,5  mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, min.
0,5  mm²

Otros datos técnicos

Lados abiertos
derecha
Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A5
Dimens. caña destornillador
0,8 x 4,0 mm
Dirección de conexión
lateral
Longitud de desaislado
12  mm
Número de conexiones
2
Par de apriete con atornillador eléctrico, tipo DMS
3
Par de apriete, max.
1,6  Nm
Par de apriete, min.
1  Nm
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 8
Sección de conexión del conductor, flexible, max.
10  mm²
Sección de conexión del conductor, flexible, mín.
0,5  mm²
Sección de embornado, máx.
10  mm²
Sección de embornado, mín.
0,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
6  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
6  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5  mm²
Sección del conductor, semirrígido, máx.
6  mm²
Sección del conductor, semirrígido, mín.
1,5  mm²
Sección transversal de conductor, núcleo rígido, máx.
10  mm²
Sección transversal de conductor, núcleo rígido, mín.
0,5  mm²
Tipo de conexión
Conexión brida-tornillo
Tornillo de apriete
M 3,5

Bornes seccionables

Clavija de prueba integrada
No
Par de apriete máx. tornillo del seccionador
0,6  Nm
Par de apriete mín. tornillo del seccionador
0,5  Nm
Separación longitudinal
deslizable
Separación transversal
sin

Generalidades

Carril
TS 35
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 8

Datos nominales

Sección nominal
6  mm²
Tensión nominal
500  V
Tensión nominal DC
630  V
Intensidad nominal
41  A
Corriente en conductor máximo
57  A
Resistencia de paso según IEC 60947-7-x
0,78  mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,31  W
Grado de polución
3

Imágenes del producto

Título de ilustración-02

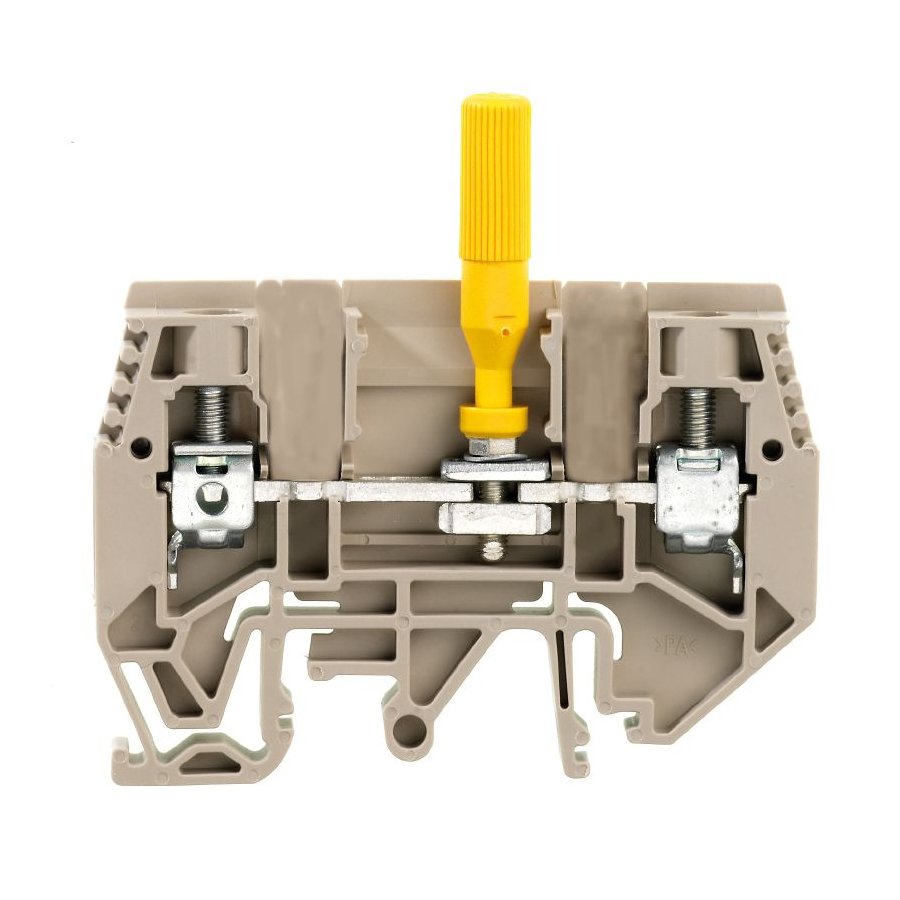

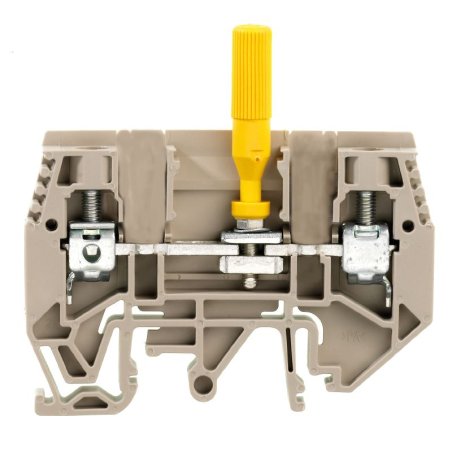

Imagen de producto
Dibujo leyenda-02
Similar a la ilustración
1345280000
