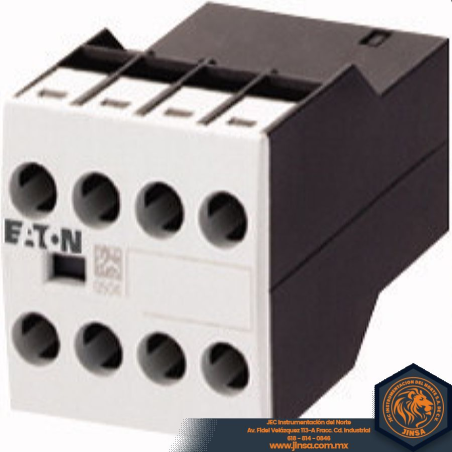

277377 Módulo de contacto auxiliar, 2N / O + 2N / C DILM32-XHI22

0 Reseñas(s)
DILM32-XHI22

DILM32-XHI22

Módulo de contacto auxiliar, 2N / O + 2N / C

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

277377 Módulo

EATON MOELLER
Cotizar
Programa de entrega
Gama de productos
     Accesorios
Accesorios
     Módulos de contacto auxiliares
Descripción
     con contactos opuestos entrelazados
Función
     para aplicaciones estándar
Número de polos
     4 polos
Técnica de conexión
     Terminales de tornillo
Corriente operacional clasificada

Corriente térmica convencional de aire libre, 1 polo

Abierto

a 60 ° C
 Yo th UN dieciséis
AC-15

220 V 230 V 240 V
 Yo e UN 4
380 V 400 V 415 V
 Yo e UN 4
Contactos

N / O = Normalmente abierto
     2 N / O
N / C = Normalmente cerrado
     2 NC
Tipo de montaje
     Fijación frontal
Secuencia de contacto

Para usar con
     DILM (C) 7-10 ...
DILM (C) 9-10 ...
DILM (C) 12-10 ...
DILM (C) 15-10 ...
DILM (C) 17-10 ...
DILM (C) 25-10 ...
DILM ( C) 32-10 ...
DILM38-10 ...
DILMP20 ...
DILMP32-10 ...
DILMP45-10
...
DILL ...
DILMF8-10 ...
DILMF11-10 ...
DILMF14-10 ...
DILMF17-10 ...
DILMF25-10 ... DILMF32-10 ...
Tipo
     Contacto auxiliar de montaje frontal
Instrucciones
     Contactos opuestos entrelazados según IEC / EN 60947-5-1 apéndice L, dentro de los módulos de contactos auxiliares, también para los contactos auxiliares integrados de DILM 7 - DILM32
Contactos auxiliares utilizados como contactos espejo según IEC / EN 60947-4-1 Apéndice F (no N / C tarde abierto)
Datos técnicos
Especificaciones eléctricas para contactos auxiliares estándar
Contactos opuestos entrelazados dentro de un módulo de contacto auxiliar (según IEC 60947-5-1 Anexo L)
     Sí
Contacto N / C (no contacto de última hora) adecuado como contacto espejo (según IEC / EN 60947-4-1 Anexo F)
     DILM7 - DILM38
Categoría de sobretensión / grado de contaminación
     III / 3
Voltaje de aislamiento nominal
 U i V AC 690
Voltaje operativo nominal
 U e V AC 500
Aislamiento seguro según EN 61140

entre bobina y contactos auxiliares
   V AC 400
entre los contactos auxiliares
   V AC 400
Corriente operacional clasificada
   UN
Corriente térmica convencional de aire libre, 1 polo

Abierto

a 60 ° C
 Yo th UN dieciséis
AC-15

220 V 230 V 240 V
 Yo e UN 4
380 V 400 V 415 V
 Yo e UN 4
500 V
 Yo e UN 1.5
Corriente continua

DC L / R ≦ 15 ms

Contactos en serie:
   UN
1
 24 V UN 10
1
 60 V UN 6
1
 110 V UN 3
1
 220 V UN 1
DC-13 (6xP)

24 V
 Yo e UN 2.5
60 V
 Yo e UN 1
110 V
 Yo e UN 0.5
220 V
 Yo e UN 0.25
Confiabilidad del circuito de control
 Tasa de fracaso λ <10 -8 , <una falla en 100 millones de operaciones
(en Ue = 24 V DC, U min = 17 V, I min = 5.4 mA)
Vida útil del componente

a U e = 230 V, AC-15, 3 A
 Operaciones x 10 6 1.3
Clasificación de cortocircuito sin soldadura

max. fusible
   A gG / gL 10
Datos de clasificación para tipos aprobados
Contactos auxiliares

Deber Piloto

AC operado
     A600
DC operado
     P300
Uso general

C.A.
   V 600
C.A.
   UN 10
corriente continua
   V 250
corriente continua
   UN 1
Verificación de diseño según IEC / EN 61439 (Mostrar características)
Datos técnicos ETIM 6.0 (Mostrar características)
Aprobaciones
<td class="column4" style="border:1px solid #eeeeee;
Estándares de productos     IEC / EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; Marcado CE
UL Archivo No.     E29184
Número de control de la categoría UL     NKCR
Archivo CSA No.
