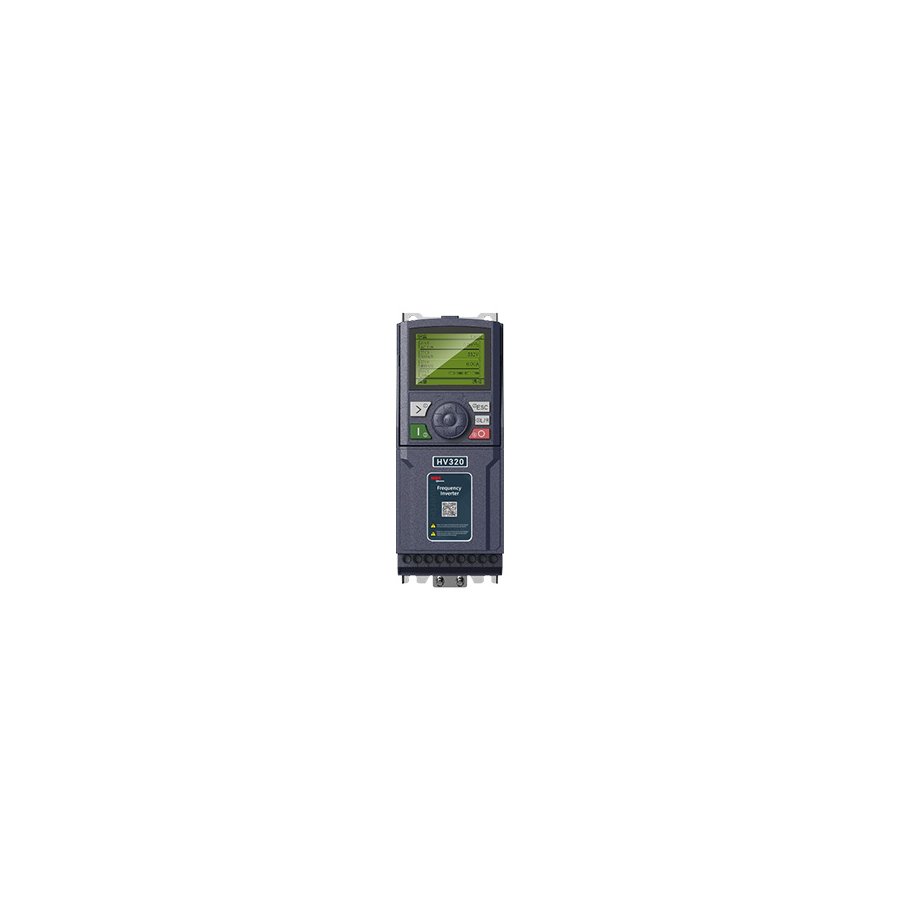

IMAGEN DE REFERENCIA
HV320-015G3 variador de frecuencia trifasico 380-440 vac de 20 hp, 15 kw, corriente de entrada 35 amp
HV320-015G3
variador de frecuencia trifasico 380-440 vac de 20 hp, 15 kw, corriente de entrada 35 amp
| Serie | Modelo | Descargar |
| Inversor de frecuencia | Manual de usuario en inglés del inversor de frecuencia HV320-V2 (versión Lite) (V2.4) |  |
| Inversor de frecuencia | Manual de usuario en inglés del inversor de frecuencia HV320-V2 (versión 2.4) | |
| Inversor de frecuencia | Instrucciones macro de aplicación para el control de tensión de bobinado y desbobinado del HV320WU (V2.0) | |
| Inversor de frecuencia | Manual de usuario en inglés del inversor de frecuencia HV320-V2 (versión 2.0) | |
| Inversor de frecuencia | Manual del usuario de la tarjeta de comunicación RS485 aislada HV320-RS485I-V2 (V2.0) | |
| Inversor de frecuencia | Manual del usuario de la tarjeta de comunicación PROFINET HV320-PNET-V2 (V2.0) | |
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
La serie HV320 es una nueva serie de inversores lanzada tras un exhaustivo estudio de la demanda del mercado y la atención a las opiniones de los clientes. Ofrece un rendimiento y unas funciones altamente integrados. Diseño modular, STO estándar, amplia gama de tarjetas de expansión, como tarjetas de comunicación, tarjetas PG y tarjetas de E/S, y modelos especiales para diversas aplicaciones industriales.
El HV320 tiene un rendimiento de accionamiento y un control funcional líderes en la industria, y adopta un algoritmo de control vectorial de corriente único para accionar de manera eficiente motores asíncronos/síncronos para lograr un control de alta precisión, alto torque y alto rendimiento.
Diseño de apariencia exquisita, estructura de hardware confiable, teclado desmontable, pantalla dual, conducto de aire independiente, funciones potentes, ricos parámetros macro, etc. Estos diseños optimizados hacen de la serie HV320 un producto líder en la industria, brindando beneficios tangibles a los clientes.
1. La tecnología avanzada de control de motor admite control vectorial de lazo abierto/cerrado y control V/F.
2. El diseño modular mejora la confiabilidad, facilita el mantenimiento del cliente y reduce los costos de posventa .
3. Los dos terminales STO (desactivación segura de par) incorporados hacen que el sistema sea más seguro y confiable .
4. Modbus RTU integrado . Opcional: PROFIBUS-DP , PROFINET , EtherCAT , Modbus TCP , EtherNET/IP , CANlink .
5. La tarjeta de expansión de sobrecalentamiento del motor opcional acepta la entrada del sensor de temperatura del motor ( PT100/PT1000) .
6. Hay una variedad de tarjetas PG disponibles, compatibles con diferencial, colector abierto, resolver, etc.
7. Hay una variedad de tarjetas de expansión de E/S disponibles para satisfacer las diferentes necesidades de aplicación de los clientes.
8. Pantalla digital de doble línea, puede mostrar más contenido , el teclado LCD es opcional.
9. Modelos especiales para diversas industrias como bombas solares , PMSM , bobinado y desenrollado,
10. Diferentes voltajes de entrada (220 V monofásico/220 V trifásico/380 V trifásico/460 V trifásico).
11 . Características de alto par de arranque y control preciso de velocidad.
12. DI/DO/AI/AO programables y Modbus RTU facilitan la comunicación con otros dispositivos.
13. El diseño del conducto de aire independiente evita que el polvo entre en contacto con la placa de circuito, lo que mejora el rendimiento de disipación de calor.
14. La función multivelocidad integrada admite la mayoría de las aplicaciones textiles.
|
Modelo |
Corriente de entrada (A) |
Corriente de salida (A) |
Motor adaptativo (KW) (CV) |
Capacidad de suministro de energía (kVA) |
|
|
Rango de voltaje de entrada G1: CA monofásica 22 0 V ± 15 %, 50/60 Hz |
|||||
|
HV320 -R 40 G1 |
5.4 |
2.3 |
0.4 |
0.5 |
1.4 |
|
HV320 -R75G1 |
8.2 |
4 |
0,75 |
1 |
2.2 |
|
HV320-1R5G1 |
1 4 |
7 |
1.5 |
2 |
3.7 |
|
HV320-2R2G1 |
2 3 |
9.6 |
2.2 |
3 |
6 |
|
HV320-004 G1 |
32 |
17 |
4 |
5 |
10 |
|
Rango de voltaje de entrada G2: CA trifásica 22 0 V ± 15 %, 50/60 Hz |
|||||
|
HV320 -R 40 G2 |
2.4 |
2.1 |
0.4 |
0.5 |
1.1 |
|
HV320 -R75G2 |
4.6 |
3.8 |
0,75 |
1 |
2.1 |
|
HV320-1R5G2 |
9 |
7. 2 |
1.5 |
2 |
4.2 |
|
HV320-2R2G2 |
11.4 |
9 |
2.2 |
3 |
5.3 |
|
HV320-004G2 |
16.7 |
17 |
4 |
5 |
7.7 |
|
HV320-5R5G2 |
32 |
25 |
5.5 |
7.5 |
14.8 |
|
HV320-7R5G2 |
41 |
32 |
7.5 |
10 |
18.9 |
|
HV320-011G2 |
59 |
45 |
11 |
15 |
27 |
|
HV320-015G2 |
69 |
60 |
15 |
20 |
31.6 |
|
HV320-018G2 |
90 |
75 |
18 |
25 |
41 |
|
HV320-022G2 |
112 |
91 |
22 |
30 |
51 |
|
HV320-030G2 |
141 |
112 |
30 |
40 |
64 |
|
HV320-037G2 |
192 |
150 |
37 |
50 |
87 |
|
HV320-045G2 |
225 |
176 |
45 |
60 |
102 |
|
HV320-055G2 |
256 |
210 |
55 |
75 |
117 |
|
HV320-075G2 |
307 |
304 |
75 |
100 |
184 |
|
HV320-093 G2 |
385 |
380 |
93 |
125 |
202 |
|
HV320-110 G2 |
430 |
426 |
110 |
150 |
226 |
|
HV320-132 G2 |
468 |
465 |
132 |
175 |
246 |
|
HV320-160 G2 |
590 |
585 |
160 |
220 |
310 |
|
HV320-200 G2 |
714 |
725 |
200 |
270 |
413 |
|
HV320-220 G2 |
810 |
820 |
220 |
300 |
464 |
|
Rango de voltaje de entrada G3: CA trifásica 380~440 (-15%~+10%), 50/60 Hz |
|||||
|
HV320 -R75G3 |
3.4 |
2.1 |
0,75 |
1 |
1.5 |
|
HV320-1R5G3 |
5 |
3.8 |
1.5 |
2 |
3 |
|
HV320-2R2G3 |
5.8 |
5.1 |
2.2 |
3 |
4 |
|
HV320-004G3 |
10.5 |
9 |
4 |
5 |
5.9 |
|
HV320-5R5G3 |
14.6 |
13 |
5.5 |
7.5 |
8.9 |
|
HV320-7R5G3 |
20.5 |
17 |
7.5 |
10 |
11 |
|
HV320-011G3 |
26 |
25 |
11 |
15 |
1 4 |
|
HV320-015G3 |
35 |
32 |
15 |
20 |
19 |
|
HV320-018G3 |
38.5 |
37 |
18.5 |
25 |
21 |
|
HV320-022G3 |
46.5 |
45 |
22 |
30 |
24 |
|
HV320-030G3 |
62 |
60 |
30 |
40 |
33 |
|
HV320-037G3 |
76 |
75 |
37 |
50 |
40 |
|
HV320-045G3 |
9 2 |
9 1 |
45 |
60 |
48 |
|
HV320-055G3 |
11 3 |
11 2 |
55 |
75 |
59 |
|
HV320-075G3 |
15 7 |
15 0 |
75 |
100 |
82 |
|
HV320-093G3 |
180 |
1 76 |
93 |
125 |
95 |
|
HV320-110G3 |
21 4 |
21 0 |
110 |
150 |
112 |
|
HV320-132G3 |
25 6 |
25 3 |
132 |
175 |
134 |
|
HV320-160G3 |
30 7 |
30 4 |
160 |
220 |
161 |
|
HV320-185G3 |
350 |
340 |
185 |
245 |
184 |
|
HV320-200G3 |
385 |
377 |
200 |
270 |
202 |
|
HV320-220G3 |
430 |
426 |
220 |
300 |
226 |
|
HV320-250G3 |
468 |
465 |
250 |
340 |
246 |
|
HV320-280G3 |
525 |
520 |
280 |
380 |
276 |
|
HV320-315G3 |
590 |
585 |
315 |
430 |
310 |
|
HV320-355G3 |
665 |
650 |
355 |
480 |
345 |
|
HV320-400G3 |
714 |
725 |
400 |
530 |
413 |
|
HV320-450G3 |
830 |
8 0 0 |
450 |
600 |
464 |
|
HV320-500G3 |
90 0 |
860 |
500 |
670 |
500 |
|
HV320-560G3 |
960 |
950 |
560 |
750 |
526 |
|
HV320-630G3 |
11 40 |
11 40 |
630 |
840 |
600 |
|
HV320-710 G3 |
1 315 |
1 3 00 |
710 |
950 |
692 |
|
HV320-800 G3 |
1 525 |
1 5 00 |
830 |
1070 |
80 2 |
|
Rango de voltaje de entrada G4: CA trifásica 460~480 (-15%~+10%), 50/60 Hz |
|||||
|
HV320 -R75G 4 |
3.4 |
2.1 |
0,75 |
1 |
1.5 |
|
HV320-1R5G 4 |
5 |
3.8 |
1.5 |
2 |
3 |
|
HV320-2R2G 4 |
5.8 |
5.1 |
2.2 |
3 |
4 |
|
HV320-004G 4 |
10.5 |
9 |
4 |
5 |
5.9 |
|
HV320-5R5G 4 |
14.6 |
13 |
5.5 |
7.5 |
8.9 |
|
HV320-7 R5G 4 |
20.5 |
17 |
7.5 |
10 |
11 |
|
HV320-011G 4 |
26 |
25 |
11 |
15 |
1 4 |
|
HV320-015G 4 |
35 |
32 |
15 |
20 |
19 |
|
HV320-018G 4 |
38.5 |
37 |
18.5 |
25 |
21 |
|
HV320-022G 4 |
46.5 |
45 |
22 |
30 |
24 |
|
HV320-030G 4 |
62 |
60 |
30 |
40 |
33 |
|
HV320-037G 4 |
76 |
75 |
37 |
50 |
40 |
|
HV320-045G 4 |
9 2 |
9 1 |
45 |
60 |
48 |
|
HV320-055G 4 |
11 3 |
11 2 |
55 |
75 |
59 |
|
HV320-075G4 |
15 7 |
15 0 |
75 |
100 |
82 |
|
HV320-093G 4 |
180 |
1 76 |
93 |
125 |
95 |
|
HV320-110G 4 |
21 4 |
21 0 |
110 |
150 |
112 |
|
HV320-132G 4 |
25 6 |
25 3 |
132 |
175 |
134 |
|
HV320-160G 4 |
30 7 |
30 4 |
160 |
220 |
161 |
|
HV320-185G 4 |
350 |
340 |
185 |
245 |
184 |
|
HV320-200G 4 |
385 |
377 |
200 |
270 |
202 |
|
HV320-220G 4 |
430 |
426 |
220 |
300 |
226 |
|
HV320-250G 4 |
468 |
465 |
250 |
340 |
246 |
|
HV320-280G 4 |
525 |
520 |
280 |
380 |
276 |
|
HV320-315G 4 |
590 |
585 |
315 |
430 |
310 |
|
HV320-355G 4 |
665 |
650 |
355 |
480 |
345 |
|
HV320-400G 4 |
714 |
725 |
400 |
530 |
413 |
|
HV320-450G 4 |
830 |
8 0 0 |
450 |
600 |
464 |
|
HV320-500G 4 |
90 0 |
860 |
500 |
670 |
500 |
|
HV320-560G 4 |
960 |
950 |
560 |
750 |
526 |
|
HV320-630 G 4 |
11 40 |
11 40 |
630 |
840 |
600 |
|
HV320-710 G4 |
1 315 |
1 3 00 |
710 |
950 |
692 |
|
HV320-800 G4 |
1 525 |
1 5 00 |
800 |
1070 |
80 2 |
