variador de frecuencia ip65, trifasico hibrido 220 vac de 20 hp, 15 kw, corriente de entrada 62 amp
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

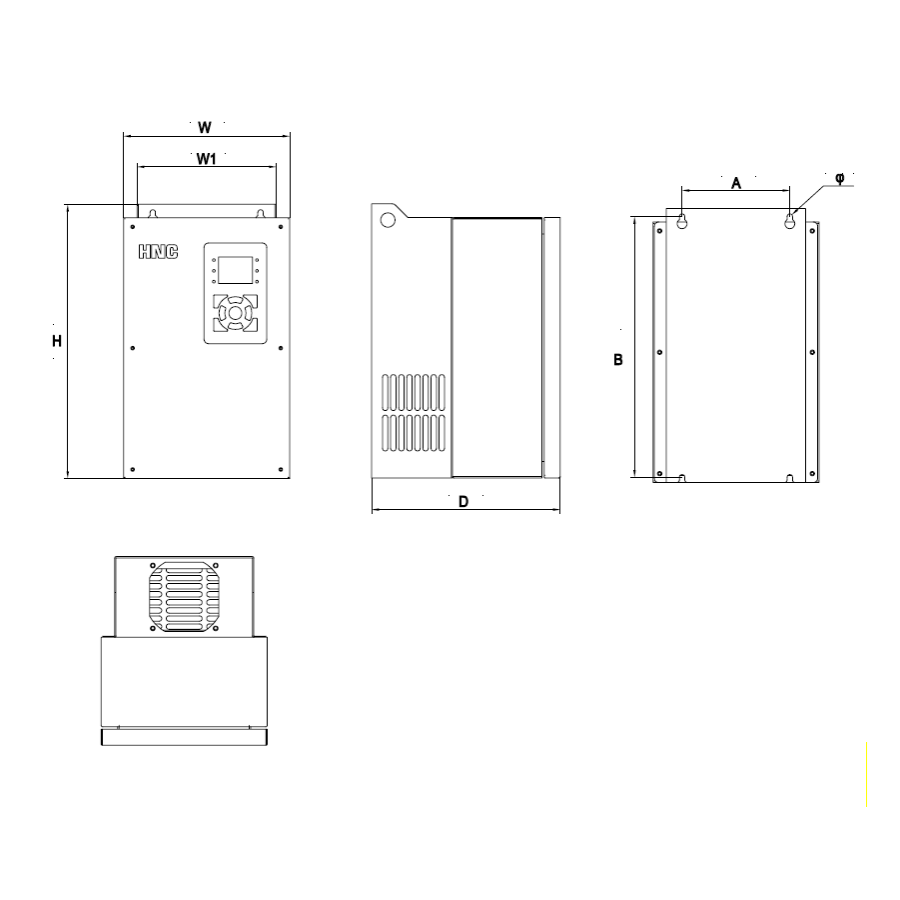

La serie HV100W es un inversor de control vectorial de corriente general con un alto rendimiento y características, además de un alto nivel de protección (IP65) . El HV100W, con un rendimiento de accionamiento y un control de funcionalidad líderes en la industria, utiliza un algoritmo único de control vectorial de corriente para impulsar eficientemente motores de inducción y lograr alta precisión, alto par y un control de alto rendimiento.
Diseño de apariencia exquisita, estructura de hardware confiable, pantalla dual, conducto de aire independiente, funciones potentes, amplios parámetros macro, etc. Estos diseños optimizados convierten a la serie HV100 W en un producto líder en la industria y ofrece beneficios tangibles a los clientes.
1. La tecnología avanzada de control de motor admite control vectorial de lazo abierto (SVC) y control V/F.
2. El alto nivel de protección (IP65) está diseñado para uso sin protección en todos los entornos exteriores y adversos.
3. Pantalla digital de doble línea, puede mostrar más contenido.
4. Potente función macro, configuración con una sola tecla, que ahorra tiempo de depuración al cliente.
5. Diferentes voltajes de entrada (220 V monofásico/220 V trifásico/380 V trifásico/460 V trifásico).
6. Características de alto par de arranque y control de velocidad preciso.
7. La actualización de E/S (compatible con NPN/PNP) puede satisfacer más requisitos de aplicación.
8. DI/DO/AI/AO programables y Modbus RTU facilitan la comunicación con otros dispositivos.
9. El diseño del conducto de aire independiente evita que el polvo entre en contacto con la placa de circuito, lo que mejora el rendimiento de disipación de calor.
Definición del modelo:
Modelo |
Corriente de entrada (A) |
Corriente de salida (A) |
Motor adaptativo (KW) (CV) |
|
Rango de voltaje de entrada G1: CA monofásica 22 0 V ± 15 %, 50/60 Hz |
||||
HV100W -R75G 1 |
8.2 |
4.5 |
0,75 |
1 |
HV100W -1R5G 1 |
14 |
7 |
1.5 |
2 |
HV100W -2R2G 1 |
23 |
10 |
2.2 |
3 |
Rango de voltaje de entrada G2: CA trifásica 22 0 V ± 15 %, 50/60 Hz |
||||
HV100W -R75G 2 |
5 |
4.5 |
0,75 |
1 |
HV100W -1R5G 2 |
7.8 |
7 |
1.5 |
2 |
HV100W -2R2G 2 |
10.5 |
10 |
2.2 |
3 |
HV100W -004G 2 |
16.6 |
16 |
3.7 |
5 |
HV100W -5R5G 2 |
26 |
20 |
5.5 |
7.5 |
HV100W -7R5G 2 |
35 |
30 |
7.5 |
10 |
HV100W -011G 2 |
46.5 |
42 |
11 |
15 |
HV100W -015G 2 |
62 |
55 |
15 |
20 |
HV100W -018G 2 | 75 | 70 | 18.5 | 25 |
HV100W -022G 2 | 85 | 80 | 22 | 30 |
HV100W -030G 2 | 115 | 110 | 30 | 40 |
HV100W -037G 2 | 135 | 130 | 37 | 50 |
HV100W -045G 2 | 165 | 160 | 45 | 60 |
HV100W -055G 2 | 210 | 200 | 55 | 75 |
Rango de voltaje de entrada G3: CA trifásica 380~440 (-15%~+10%), 50/60 Hz |
||||
HV100W -R75G3 |
3.4 |
2.5 |
0,75 |
1 |
HV100W -1R5G3 |
5 |
3.7 |
1.5 |
2 |
HV100W -2R2G3 |
5.8 |
5 |
2.2 |
3 |
HV100W -004G3 |
10.5 |
9 |
4.0 |
5 |
HV100W -5R5G3 |
14.6 |
13 |
5.5 |
7.5 |
HV100W -7R5G3 |
20.5 |
17 |
7.5 |
10 |
HV100W -011G3 |
26 |
25 |
11 |
15 |
HV100W -015G3 |
35 |
32 |
15 |
20 |
HV100W -018G3 |
38.5 |
37 |
18.5 |
25 |
HV100W -022G3 |
46.5 |
45 |
22 |
30 |
HV100W -030G3 |
62 |
60 |
30 |
40 |
HV100W -037G3 | 80 | 75 | 37 | 50 |
HV100W -045G3 | 94 | 90 | 45 | 60 |
HV100W -055G3 | 128 | 110 | 55 | 75 |
HV100W -075G3 | 160 | 150 | 75 | 100 |
HV100W -093G3 | 190 | 176 | 93 | 125 |
HV100W -110G3 | 225 | 210 | 110 | 150 |
Rango de voltaje de entrada G4: CA trifásica 460~480 (-15%~+10%), 50/60 Hz |
||||
HV100W -R75G4 |
3.4 |
2.5 |
0,75 |
1 |
HV100W -1R5G4 |
5 |
3.7 |
1.5 |
2 |
HV100W -2R2G4 |
5.8 |
5 |
2.2 |
3 |
HV100W -004G4 |
10.5 |
9 |
4.0 |
5 |
HV100W -5R5G4 |
14.6 |
13 |
5.5 |
7.5 |
HV100W -7R5G4 |
20.5 |
17 |
7.5 |
10 |
HV100W -011G4 |
26 |
25 |
11 |
15 |
HV100W -015G4 |
35 |
32 |
15 |
20 |
HV100W -018G4 |
38.5 |
37 |
18.5 |
25 |
HV100W -022G4 |
46.5 |
45 |
22 |
30 |
HV100W -030G4 |
62 |
60 |
30 |
40 |
HV100W -037G4 | 80 | 75 | 37 | 50 |
HV100W -045G4 | 94 | 90 | 45 | 60 |
HV100W -055G4 | 128 | 110 | 55 | 75 |
HV100W -075G4 | 160 | 150 | 75 | 100 |
HV100W -093G4 | 190 | 176 | 93 | 125 |
HV100W -110G4 | 225 | 210 | 110 | 150 |
Especificaciones estándar:
Aporte |
Tensión nominal , Frecuencia |
Trifásico (serie G3 / G4) 380 V-480 V , 50/60 Hz Monofásico y trifásico (serie G1 /G2 ) 220 V: 50/60 Hz |
|||
Rango permitido de voltaje |
Trifásica (serie G3) : CA 380~440 (-15%~+10%) Trifásica (serie G4) : CA 460~480 (-15%~+10%) Monofásico y trifásico (series G1 /G2 ) : CA 220 V ± 15 % |
||||
Producción |
Voltaje |
Serie G1 /G2 ; 0 ~220 V , serie G3; 0 ~440 V, serie G4; 0 ~480 V |
|||
Frecuencia |
Modo de baja frecuencia: 0 ~ 300 Hz; modo de alta frecuencia: 0 ~ 3000 Hz |
||||
Capacidad de sobrecarga |
Máquina tipo G: 110% a largo plazo ; 150% 1 minuto ; 200% 4 segundos Máquina tipo P: 105% a largo plazo ; 120% 1 minuto ; 150% 1 segundo |
||||
Modo de control |
Control V/F, control V/F avanzado, control de separación V/F y control vectorial de corriente sin PG |
||||
Característica de control |
Ajuste de frecuencia Resolución |
Entrada final analógica |
0,1% de la frecuencia de salida máxima |
||
Configuraciones digitales |
0,01 Hz |
||||
Precisión de frecuencia |
Entrada analógica |
Dentro del 0,2% de la frecuencia de salida máxima |
|||
Entrada digital |
Establezca la frecuencia de salida dentro del 0,01 % |
||||
Control V/F |
Curva V/F (característica de frecuencia de voltaje) |
La frecuencia de referencia se puede configurar arbitrariamente entre 0,5 Hz y 3000 Hz, y la curva V/F multipunto también se puede configurar arbitrariamente. También se pueden seleccionar diversas curvas fijas, como par constante, reducción de par 1, reducción de par 2 y par cuadrático. |
|||
Aumento de par |
Configuración manual: 0,0 ~ 30,0 % de la potencia nominal Refuerzo automático : determina automáticamente el par de refuerzo según la corriente de salida y los parámetros del motor. |
||||
Limitación automática de corriente y voltaje |
Ya sea en aceleración, desaceleración u operación estable, la corriente y el voltaje del estator del motor se pueden detectar automáticamente, lo que se puede suprimir dentro del rango permitido de acuerdo con el algoritmo único para minimizar la posibilidad de disparo por falla del sistema. |
||||
Característica de control |
Control vectorial sin sensores |
característica de frecuencia de voltaje |
Ajusta automáticamente la relación voltaje-frecuencia de salida según los parámetros del motor y un algoritmo único. |
||
Característica de par |
Par de arranque: 150 % de par nominal a 3,0 Hz (control VF) 150 % de par nominal a 1,0 Hz (control VF avanzado) 150 % de par nominal a 0,5 Hz (sin control vectorial de corriente PG) Precisión de estado estable de velocidad de funcionamiento: ≤± 0,2 % de la velocidad sincrónica nominal Fluctuación de velocidad: ≤± 0,5 % de la velocidad síncrona nominal Respuesta de par: ≤20 ms (sin control vectorial de corriente PG) |
||||
Autodeterminación de parámetros motores |
Sin ninguna restricción, los parámetros se pueden detectar automáticamente en condiciones estáticas y dinámicas para obtener el mejor efecto de control. |
||||
Supresión de corriente y voltaje |
Control de bucle cerrado de corriente de rango completo, que evita por completo el impacto de la corriente, con una función perfecta de supresión de sobrecorriente y sobretensión. |
||||
Correr supresión de subtensión |
Especialmente para usuarios con bajo voltaje de red y fluctuación frecuente del voltaje de red, el sistema puede mantener el mayor tiempo de operación posible según el algoritmo único y la estrategia de asignación de energía residual incluso en el rango por debajo del voltaje permitido. |
||||
Función típica |
Multivelocidad y Operación de frecuencia de oscilación |
Control de velocidad multietapa programable de 16 etapas y múltiples modos de operación opcionales. Funcionamiento con frecuencia de oscilación: ajuste de la frecuencia preestablecida y la frecuencia central, memoria de estado y recuperación tras un corte de energía. |
|||
Control PID Comunicación RS485 |
Controlador PID integrado (frecuencia preajustada). Configuración estándar: comunicación RS485, con posibilidad de seleccionar múltiples protocolos de comunicación y función de control síncrono de enlace . |
||||
Ajuste de frecuencia |
Entrada analógica |
Voltaje CC 0 ~ 10 V, corriente CC 0 ~ 20 mA (los límites superior e inferior son opcionales) |
|||
Entrada digital |
También se pueden realizar configuraciones del teclado , configuración de la interfaz RS485, control del terminal ARRIBA/ABAJO y varias configuraciones combinadas con entrada analógica. |
||||
Señal de salida |
Salida digital |
2 salidas de colector abierto con terminal Y y dos salidas de relé programables (TA / TB / TC), con hasta 61 funciones |
|||
Salida analógica |
Se emiten 2 señales analógicas y el rango de salida se puede configurar de forma flexible entre 0 ~ 20 mA o 0 ~ 10 V, lo que puede realizar la salida de cantidades físicas como la frecuencia establecida y la frecuencia de salida. |
||||
Operación de estabilización automática de voltaje |
Según las necesidades, se pueden seleccionar tres modos: estabilización de voltaje dinámico, estabilización de voltaje estático y estabilización sin voltaje, para obtener el efecto de operación más estable. |
||||
Aceleración y desaceleración Ajuste de hora |
Se puede configurar de forma continua entre 0,1 s y 3600,0 min y se puede seleccionar el modo lineal y de tipo S. |
||||
Freno |
Energía consumo Freno |
El voltaje de arranque de frenado por consumo de energía, el voltaje diferencial de retorno y la tasa de frenado por consumo de energía se pueden ajustar de forma continua. |
|||
Corriente continua Freno |
Frecuencia de inicio del frenado de CC durante el apagado: 0,00 ~ [000,13] frecuencia límite superior Tiempo de frenado: 0,0 ~ 100,0 s; Corriente de frenado: 0,0 % ~ 150,0 % de la corriente nominal |
||||
Flujo magnético Freno |
0 ~ 100 0: inválido |
||||
Funcionamiento con bajo nivel de ruido |
La frecuencia portadora se puede ajustar continuamente de 1,0 kHz a 16,0 kHz para minimizar el ruido del motor. |
||||
Velocidad de seguimiento de la velocidad de rotación Instalación de reinicio |
Puede realizar el reinicio suave y el reinicio de parada instantánea del motor en funcionamiento. |
||||
Encimera |
Un contador interno es conveniente para la integración del sistema |
||||
Función operativa |
Ajuste de frecuencia de límite superior e inferior, operación de salto de frecuencia, límite de operación inversa, compensación de frecuencia de deslizamiento, comunicación RS485, control de incremento y decremento de frecuencia, operación de autorrecuperación de fallas, etc. |
Mostrar |
llave pantalla de almohadilla |
Correr Estado |
Frecuencia de salida, corriente de salida, voltaje de salida, velocidad del motor, frecuencia establecida, temperatura del módulo, configuración de PID, cantidad de retroalimentación, entrada y salida analógica, etc. |
Alarma Contenido |
Los últimos seis registros de fallas, el registro de seis parámetros de operación como frecuencia de salida, frecuencia establecida, corriente de salida, voltaje de salida, voltaje de CC y temperatura del módulo durante el último disparo de falla. |
||
Función de protección |
Sobrecorriente, sobretensión, subtensión, falla del módulo, relé térmico electrónico, sobrecalentamiento, cortocircuito, falla de fase de entrada y salida, ajuste anormal de los parámetros del motor, falla de la memoria interna, etc. |
||
Ambiente |
Temperatura ambiente |
-10 ℃ ~ +40 ℃ (la temperatura ambiente es de 40 ℃ ~ 50 ℃ , úsela a un nivel reducido) |
|
Humedad ambiental |
5% ~ 95% HR, sin condensación de agua |
||
Entorno circundante |
Interior (sin luz solar directa, corrosión, gases inflamables, neblina de aceite, polvo, etc.) |
||
Altitud |
1000 metros por encima del uso de reducción de potencia, cada 1000 metros hacia arriba reducción del 10% |
||
Estructura |
Grado de protección |
IP 65 |
|
Modo de enfriamiento |
Refrigerado por aire con control de ventilador |
||
Método de instalación |
Montaje en pared, montaje en armario |
