IMAGEN DE REFERENCIA

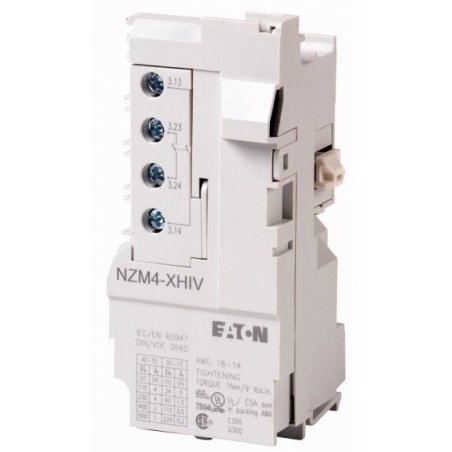

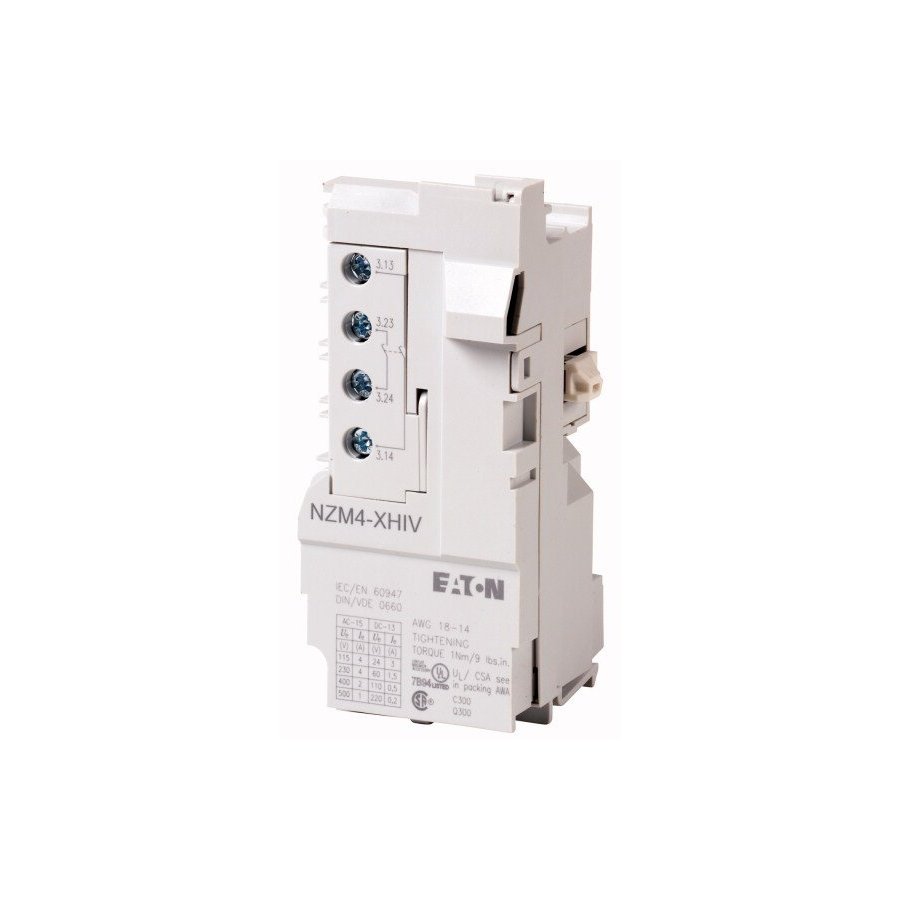

26617 contacto auxiliar, 2 N / O temprano NZM4-XHIV

0 Reseñas(s)
NZM4-XHIV

Los accesorios opcionales para la serie de interruptores automáticos NZM ofrecen una cartera completa de posibilidades de aplicación para uso mundial. Los grupos funcionales modulares hacen que el montaje sea flexible y simple. Para circuitos de enclavamiento y deslastre de carga, así como para la liberación temprana de subtensión en aplicaciones de interruptor principal / apagado de emergencia. No en combinación con la liberación de subtensión NZM ..- XU .., la liberación de derivación NZM ..- XA .. o el operador remoto NZM ..- XR .. Fabricación temprana (operación manual) aprox. 20..90ms. Se puede utilizar para: NZM4 (-4), N (N / O) 4 (-4)

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

EATON MOELLER
Cotizar
Contactos auxiliares
Tensión operativa nominal [U e ]Tensión operativa nominal [Ue]
500 V AC
Tensión operativa nominal [U e ]Tensión operativa nominal, máx. [Ue]
220 V DC
Corriente térmica convencional [I th = I e ]
4 CSA
Corriente operativa nominal [I e ]Diferentes corrientes operativas nominales cuando se usa como contacto auxiliar para el interruptor automático NZM
M22-K ...M22-CK ...XHIV
bei AC = 50/60 Hz
Bemessungsbetriebsstrom
    AC-15 115 V   Es decir   UNA   4 4   4 4   4 4
      230 V   Es decir   UNA   4 4   4 4   4 4
      400 V   Es decir   UNA   2   -   2
      500 V   Es decir   UNA   1   -   1
    DC-13 24 V   Es decir   UNA   3   3   3
      42 V   Es decir   UNA   1.7   1   1,5
      60 V   Es decir   UNA   1,2   0.8   0.8
      110 V   Es decir   UNA   0.8   0.5 0.5   0.5 0.5
      220 V   Es decir   UNA   0,3   0.2 0.2   0.2 0.2
Protección contra cortocircuitosmáx. fusible
10 A gG / gL
Protección contra cortocircuitosMáx. interruptor de circuito en miniatura
FAZ-B6 A
Tiempos de funcionamiento

Tiempo de inicio temprano del VIH en comparación con los contactos principales durante el cambio de marca y pausa.

(tiempos de cambio con operación manual):

NZM1, PN1, N (S) 1: ca. 20 ms

NZM2, PN2, N (S) 2: ca. 20 ms

NZM3, PN3, N (S) 3: ca. 20 ms

NZM4, N (S) 4: aprox. 90 ms, el VIH cambio temprano Off conmutación no hacia adelante.
