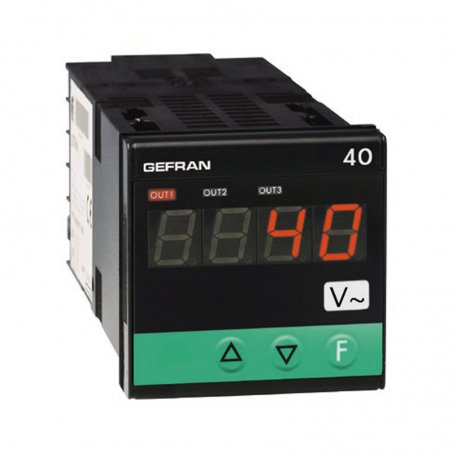

Indicador basado en microprocesador en formatos 48x48 (1/16 DIN) y 96x48 (1/8 DIN) fabricados con SMT.
Los instrumentos tienen una placa frontal de membrana lexan (garantizada a IP65) que tiene 3 teclas, una pantalla de 3 dígitos para el formato 48x48 y una pantalla de 3/4 dígitos para el formato 96x48, y 3 LED indicadores para los estados de salida.
La sección de señal de entrada proporciona la visualización del valor efectivo sinusoidal correspondiente a las siguientes señales:
- Voltaje CA: 0 a 2, 0 a 20, 0 a 200 y 0 a 500Vac
- Corriente CA: 0 a 20, 0 a 50, 0 a 200mAac 0 a 1, 0 a 5Aac
La selección se realiza utilizando las teclas de la placa frontal y los terminales de entrada correctos.
No se requieren derivaciones ni adaptadores externos.
Una entrada digital (24 V CC / 4 mA) está disponible para restablecer, mantener, parpadear, manejar picos o liberar el pestillo.
Los instrumentos tienen un máximo de 3 salidas que pueden ser relés mecánicos (5A / 250V) o salidas lógicas (0 a 11Vdc).
Una salida de 4 a 20 mA (máx. 150 W) está disponible para retransmitir la señal de entrada medida.
La salida de retransmisión, la entrada digital y la tercera salida son alternativas en el formato 48x48, todas estas opciones están disponibles contemporáneamente en el formato 96x48.
Finalmente, se puede instalar un triac (como alternativa a las otras dos salidas de relé) para impulsar cargas resistivas hasta un máximo de 2,5A a 220V.
La programación del instrumento se facilita agrupando los parámetros en bloques de función (CFG para la histéresis de alarma, Inp para las entradas, Out para las salidas ...) y mediante un menú de entrada de datos simplificado.
La configuración se puede simplificar aún más con el kit de programación para PC compuesto por un cable de conexión y un programa de guía de menús que se ejecuta bajo Windows (ver hoja de datos cod. 80021).
Se puede utilizar un código de protección de software personal configurable (protección por contraseña) para restringir los niveles de edición y visualización de los parámetros de configuración.
