IMAGEN DE REFERENCIA

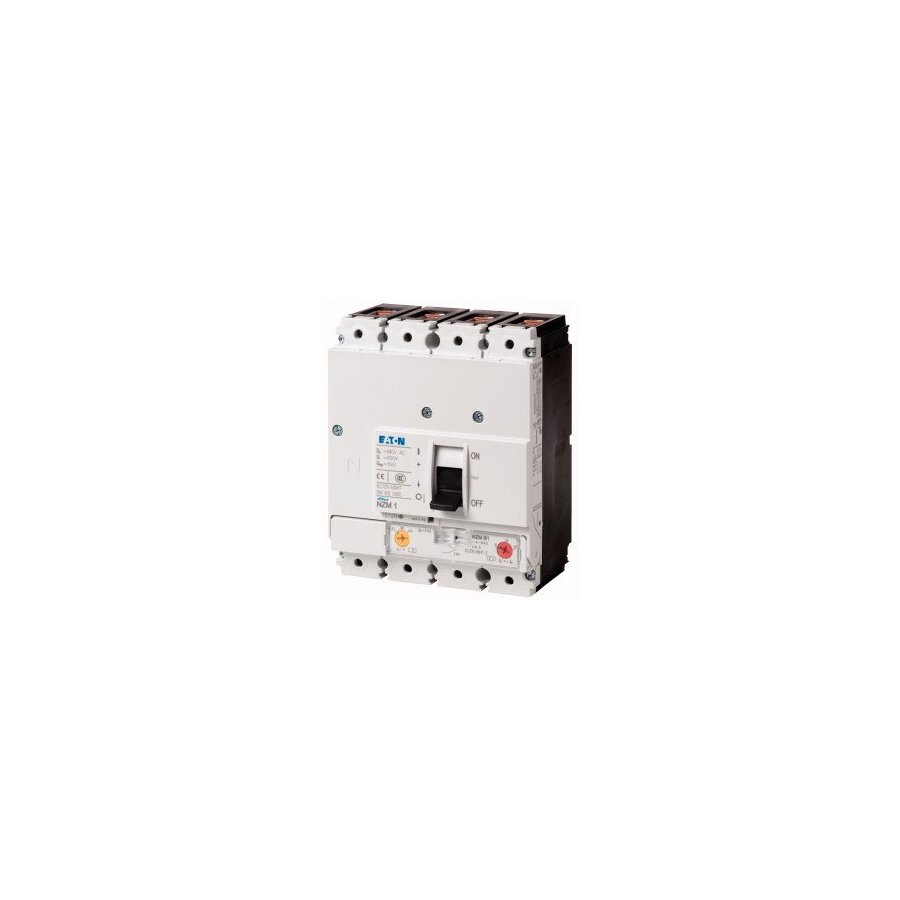

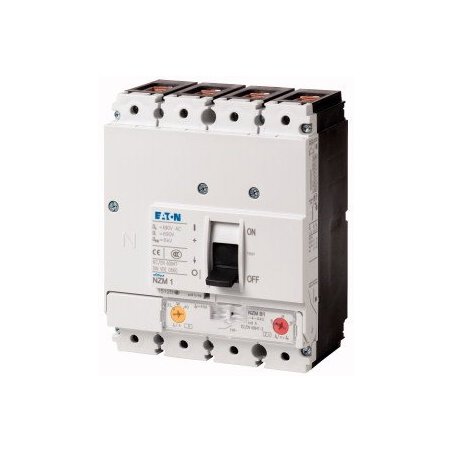

NZMH1-4-A63 - Disyuntor, 4p, 63A 284426

0 Reseñas(s)
NZMH1-4-A63

Interruptor automático NZM1, 4 polos, Capacidad de conmutación 400/415 V 50 Hz (Icu): 100 kA, Corriente nominal = corriente nominal ininterrumpida Corriente nominal = corriente nominal ininterrumpida (In = Iu): 63 A, Tipo de instalación: Fija, Caja terminal, Estándar / Aprobación: IEC, Función de protección: Protección del sistema y del cable
FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

NZMH1-4-A63 -

EATON MOELLER
Cotizar

DATOS TÉCNICOS

General
Estándares
IEC / EN 60947
Protección contra el contacto directo
A prueba de dedos y dorso de la mano según VDE 0106 Parte 100
Prueba climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, almacenamiento
- 40 - + 70 ° C
Temperatura ambienteOperación
-25 - +70 ° C
Resistencia a los choques mecánicos (choque semisinusoidal de 10 ms) según IEC 60068-2-27
20 (choque semisinusoidal 20 ms) g
Aislamiento seguro según EN 61140Entre contactos auxiliares y contactos principales
500 V CA
Aislamiento seguro según EN 61140entre los contactos auxiliares
300 V CA
Posición de montaje
Vertical y 90 ° en todas las direcciones
   Con disparador de falla a tierra XFI:
- NZM1, N1, NZM2, N2: vertical y 90 ° en todas las direcciones
con unidad enchufable
- NZM1, N1, NZM2, N2: vertical, 90 ° derecha / izquierda
con unidad extraíble:
- NZM3, N3: vertical, 90 ° derecha / izquierda
- NZM4, N4: vertical
con operador remoto:
- NZM2, N (S) 2, NZM3, N (S) 3, NZM4, N (S) 4: vertical y 90 ° en todas las direcciones

Dirección de suministro entrante
según sea necesario
Grado de protecciónDispositivo
En el área de controles operativos: IP20 (grado de protección básico)
Grado de protecciónRecintos
Con marco aislante: IP40
Con manija giratoria de acoplamiento a puerta: IP66
Grado de protecciónTerminaciones
Terminal de túnel: IP10
Aislador de fase y terminal de regleta: IP00
Otros datos técnicos (catálogo de fichas)
Dependencia de la temperatura, reducción de potencia
Rompedores de circuito
Corriente nominal = corriente nominal ininterrumpida [I n = I u ]
63 A
Invariabilidad de sobretensión nominal [U imp ]Contactos principales
6000 V
Invariabilidad de sobretensión nominal [U imp ]Contactos auxiliares
6000 V
Voltaje operativo nominal [U e ]
690 V CA
Categoría de sobretensión / grado de contaminación
III / 3
Tensión nominal de aislamiento [U i ]
690 V
Uso en sistemas de suministro sin tierra
≦ 690 V
