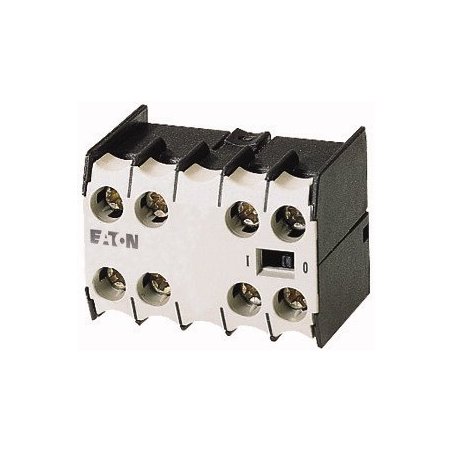

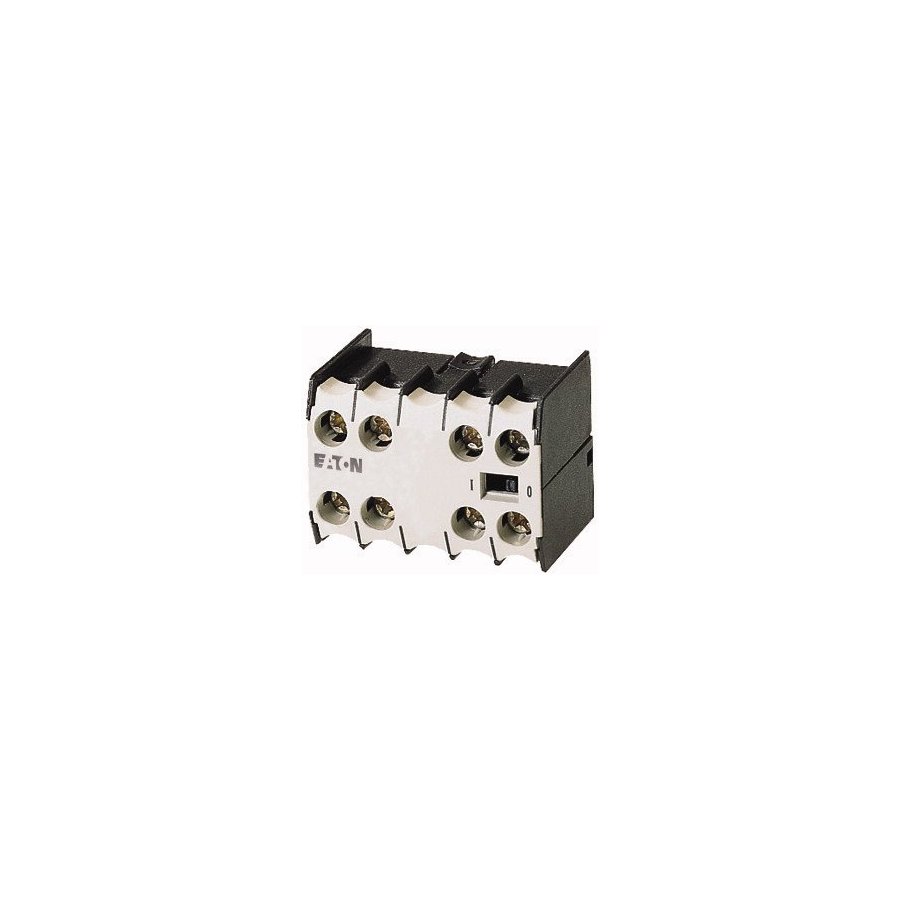

22DILEM Módulo de contactos auxiliares, 4 polos, 2 N / A, 2 NC, Fijación frontal, Terminales de tornillo, DILE (E) M 010112

0 Reseñas(s)
22DILEM

Módulo de contactos auxiliares, con contactos opuestos enclavados, Elementos de conmutación según EN 50012, Se prefieren elementos de conmutación según EN 50012., Las combinaciones de la versión E corresponden a EN 50011 y son preferibles., Función: para aplicaciones estándar, 4 polos , Técnica de conexión: Terminales de tornillo, Corriente nominal de operación AC-15220 V 230 V 240 V: Ie = 4 A, Corriente nominal de operación AC-15380 V 400 V 415 V:

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

EATON MOELLER
Cotizar

Accesorios
Módulos de contactos auxiliares
Descripción
con contactos opuestos enclavados
Elementos de
conmutación según EN 50012 Se prefieren los elementos de conmutación según EN 50012.
Las combinaciones de la versión E corresponden a EN 50011 y son las preferidas.
Función
para aplicaciones estándar
Número de polos
4 polos
Técnica de conexión
Terminales de tornillo
Corriente operativa nominal
AC-15220 V 230 V 240 V [I e ]
4 A
AC-15380 V 400 V 415 V [I e ]
2 A
Contactos
N / O = Normalmente abierto
2 N / A
N / C = Normalmente cerrado
2 NC
Tipo de montaje
Fijación frontal
Secuencia de contacto
210S031
Para usar con
DILEM-10 (-G) (…)
DILEM-4 (-G) (…)
DILEEM-10 (-G) (…)
DILEM12-10 (-G) (…)
Instrucciones
Contactos opuestos enclavados según IEC / EN 60947-5-1 anexo L, dentro de los módulos de contactos auxiliares, también para los contactos auxiliares integrados del DILER, DILE (E) M
Contactos auxiliares utilizados como contactos espejo según IEC / EN 60947- 4-1 Apéndice F (no abierto tarde N / C)

DATOS TÉCNICOS

General
Estándares
IEC / EN 60947, VDE 0660, UL, CSA
Vida útil, mecánica[Operaciones] con aire acondicionado
10 x 10 6
Vida útil, mecánicaOperado por DC [Operaciones]
20 x 10 6
Vida útil del componente en U e = 240 VAC-15 [Operaciones]
0,2 x 10 6
Vida útil del componente en U e = 240 Vcorriente continuaL / R = 50 ms: 2 contactos en serie en I e = 0,5 A [Operaciones]
0,15 x 10 6
Frecuencia operativa máxima [Operaciones / h]
9000
Prueba climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 ° C
Temperatura ambienteAdjunto
- 25 - 40 ° C
Temperatura ambienteTemperatura ambiente, almacenamiento
- 40 - 80 ° C
Posición de montajePosición de montaje
Según sea necesario, excepto vertical con terminales A1 / A2 en la parte inferior
Resistencia a golpes mecánicos (IEC / EN 60068-2-27)Choque semisinusoidal, 10 msUnidad básica con módulo de contactos auxiliaresSin contacto
10 g
Resistencia a golpes mecánicos (IEC / EN 60068-2-27)Choque semisinusoidal, 10 msUnidad básica con módulo de contactos auxiliaresContacto normalmente cerrado
8 g
Grado de protección
IP20
Protección contra el contacto directo cuando se acciona desde el frente (EN 50274)
A prueba de dedos y dorso de la mano
Peso
0,04 kilogramos
Capacidades terminalesTerminales de tornilloSólido
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm 2
Capacidades terminalesTerminales de tornilloFlexible con férula
1 x (0,75 - 1,5)
2 x (0,75 - 1,5) mm 2
Capacidades terminalesTerminales de tornilloSólido o trenzado
Sencillo 18-14 / Doble 18-14 AWG
Capacidades terminalesTerminales de tornilloTornillo terminal
M3.5
Capacidades terminalesTerminales de tornilloDestornillador pozidriv
2 tamaño
Capacidades terminalesTerminales de tornilloDestornillador estándar
0,8 x 5,5
1 x 6 mm
Capacidades terminalesTerminales de tornilloMax. par de apriete
1,2 Nm
Contactos
Contactos opuestos enclavados dentro de un módulo de contactos auxiliares (según IEC 60947-5-1 Anexo L)
sí
Tensión nominal soportada al impulso [U imp ]
6000 V CA
Categoría de sobretensión / grado de contaminación
III / 3
Tensión nominal de aislamiento [U i ]
690 V CA
Voltaje operativo nominal [U e ]
600 V CA
Aislamiento seguro según EN 61140entre bobina y contactos auxiliares
300 V CA
Aislamiento seguro según EN 61140entre los contactos auxiliares
300 V CA
Corriente operativa nominalCorriente térmica convencional al aire libre, 1 poloNotas
A la temperatura ambiente máxima permitida.
Corriente operativa nominalCorriente térmica convencional al aire libre, 1 poloConv. corriente térmica [I th ]
10 A
Corriente operativa nominalAC-15220 V 230 V 240 V [I e ]
4 A
Corriente operativa nominalAC-15380 V 400 V 415 V [I e ]
2 A
Corriente operativa nominalAC-15500 V [I e ]
1,5 A
Corriente operativa nominalCorriente continua
Condiciones de encendido y apagado basadas en DC-13, constante de tiempo según lo especificado.
Corriente operativa nominalCorriente continuaDC L / R ≦ 15 msContactos en serie:1 [24 V]
2,5 A
Corriente operativa nominalCorriente continuaDC L / R ≦ 15 msContactos en serie:2 [60 V]
2,5 A
Corriente operativa nominalCorriente continuaDC L / R ≦ 15 msContactos en serie:3 [110 V]
1,5 A
Corriente operativa nominalCorriente continuaDC L / R ≦ 15 msContactos en serie:3 [220 V]
0,5 A
Corriente operativa nominalFiabilidad del circuito de control [tasa de fallos]
< 10-8 , <un fallo en 100 millones de operaciones
(en U e = 24 V CC, U min = 17 V, I min = 5,4 mA) λ
Clasificación de cortocircuito sin soldaduraDispositivo de protección contra sobrecorriente máxima220 V 230 V 240 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraDispositivo de protección contra sobrecorriente máxima380 V 400 V 415 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraFusible máximo de protección contra cortocircuitos500 V
6 A gG / gL
Clasificación de cortocircuito sin soldaduraFusible máximo de protección contra cortocircuitos500 V
10 A ayuno
Pérdida de calor actual en I thAC operado
1,5 W
Pérdida de calor actual en I thDC operado
1,5 W
Pérdida de calor actual en I thPérdida de calor actual por circuito auxiliar en I e (AC-15/230 V)
0,24 CO
Datos de clasificación para tipos aprobados
Contactos auxiliaresDeber de pilotoAC operado
A600
Contactos auxiliaresDeber de pilotoDC operado
P300
Contactos auxiliaresUso generalC.A.
600 V
Contactos auxiliaresUso generalC.A.
10 A
Contactos auxiliaresUso generalcorriente continua
250 V
Contactos auxiliaresUso generalcorriente continua
0,5 A
