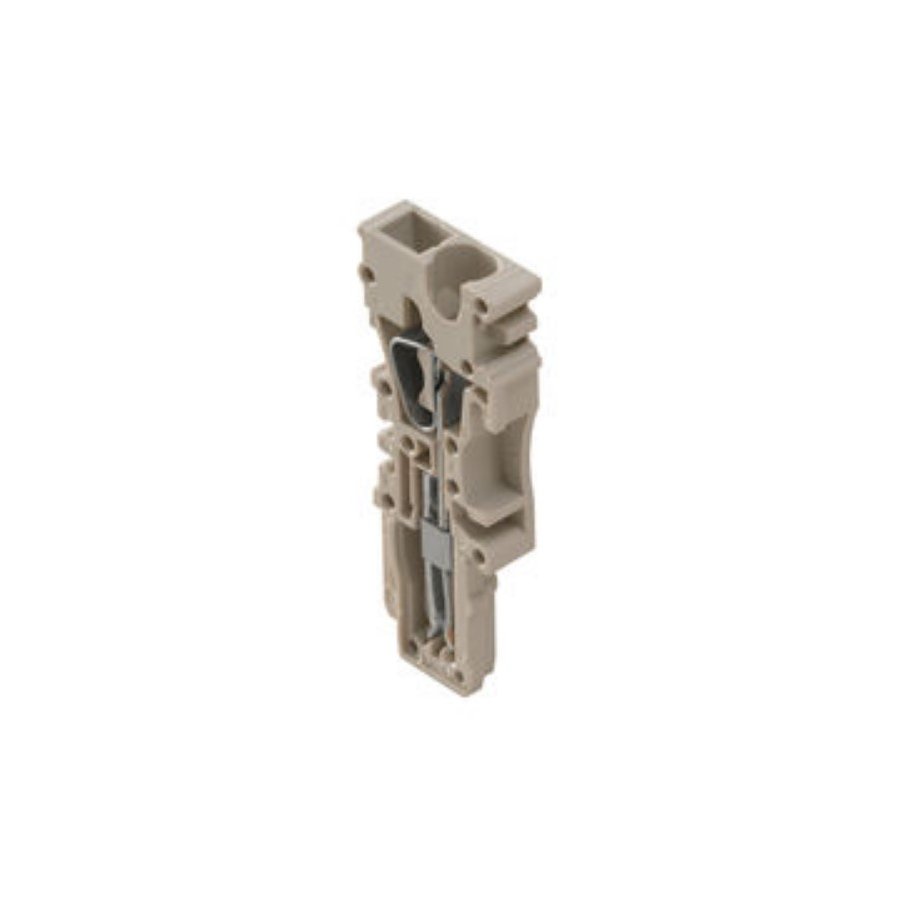

IMAGEN DE REFERENCIA

  • Nuevo

ZP 2.5/1AN/QV Serie Z, Conector, Montaje directo 1007900000

0 Reseñas(s)
1007900000

Contenido: 50 pzas

Serie Z, Conector, Montaje directo

HOJA DE DATOS

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Versión
Serie Z, Conector, Montaje directo
Código
1007900000
Tipo
ZP 2.5/1AN/QV
GTIN (EAN)
4032248711277
Cantidad
50  Pieza

Dimensiones y pesos

Profundidad
41  mm
Profundidad (pulgadas)
1,614  inch
Altura
23  mm
Altura (pulgadas)
0,906  inch
Anchura
5,1  mm
Anchura (pulgadas)
0,201  inch
Peso neto
3,6  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-50  °C
Temperatura permanete de trabajo, max.
120  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material
Wemid
Color
Beige oscuro
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Versión
Juego de conectores
Conexión transversal
enchufable
Conexión directa
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
1
Pisos internos puenteados
No
Conexión PE
No

Otros datos técnicos

Indicación de montaje
Montaje directo
Lados abiertos
derecha
Tipo de montaje
insertado

Conductor embornable (conexión nominal)

Dirección de conexión
arriba
Longitud de desaislado
10  mm
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4
  • Sección de conexión del conductor:
    • nominal:
      0,5 mm²
  • Sección de conexión del conductor:
    • nominal:
      0,75 mm²
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Sección de conexión del conductor:
    • nominal:
      2,5 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1
  • Sección de conexión del conductor:
    • nominal:
      0,5 mm²
  • Sección de conexión del conductor:
    • nominal:
      0,75 mm²
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Sección de conexión del conductor:
    • nominal:
      2,5 mm²
Número de conexiones
1
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de embornado, máx.
4  mm²
Sección de embornado, mín.
0,13  mm²
Sección transversal de conductor, núcleo rígido, máx.
4  mm²
Tipo de conexión
Conexión enchufable

Datos nominales según CSA

Corriente Gr C (cCSAus)
20 A
Corriente Gr D (cCSAus)
5 A
Núm. de certificación (cCSAus)
154685-1460993
Sección máx. del conductor (cCSAusX)
12 AWG
Sección mín. del conductor (cCSAusX)
26 AWG
Tensión Gr C (cCSAus)
300 V
Tensión Gr D (cCSAus)
600 V

Dimensiones

Desplazamiento TS 35
31  mm

Generalidades

Indicación de montaje
Montaje directo
Normas
Según IEC 60947-7-1
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales

Sección nominal
2,5  mm²
Tensión nominal
500  V
Tensión máx. de soporte de embornado y sistema enchufable
690  V
Tensión nominal DC
500  V
Intensidad nominal
24  A
Normas
Según IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,33  mΩ
Pérdida de potencia según la norma IEC 60947-7-x
0,77  W

Datos nominales según UL

Corriente Gr C (cURus)
20 A
Corriente Gr D (cURus)
5 A
Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo máx. (cURus)
12 AWG
Sección del conductor Cableado de campo mín. (cURus)
26 AWG
Sección del conductor Cableado de fábrica máx. (cURus)
12 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
26 AWG
Tensión Gr C (cURus)
300 V
Tensión Gr D (cURus)
600 V

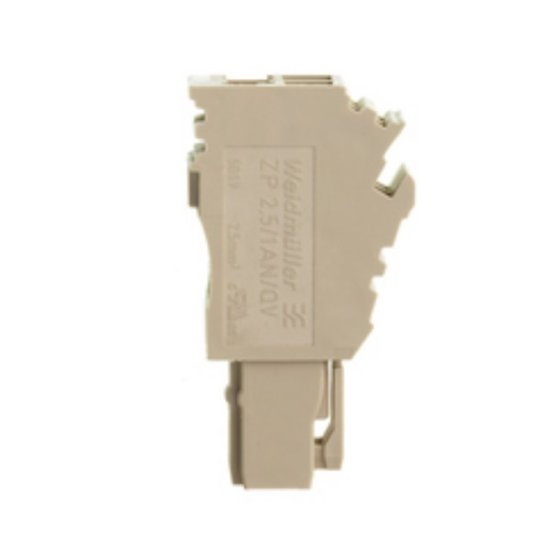

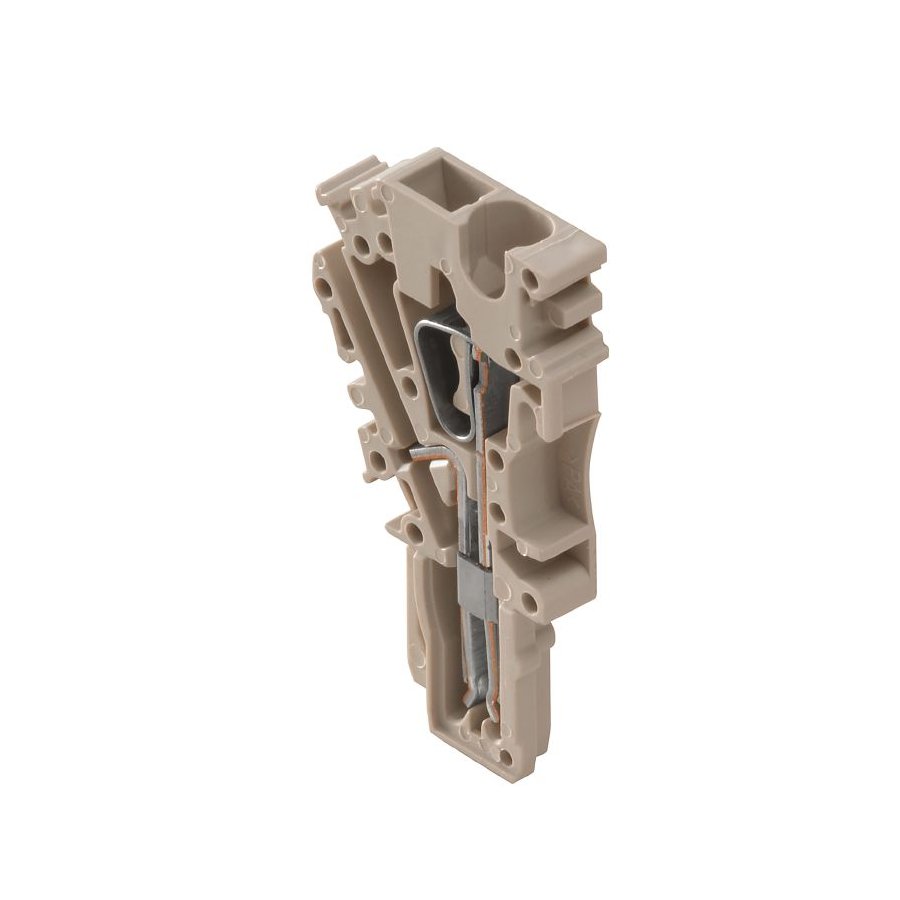

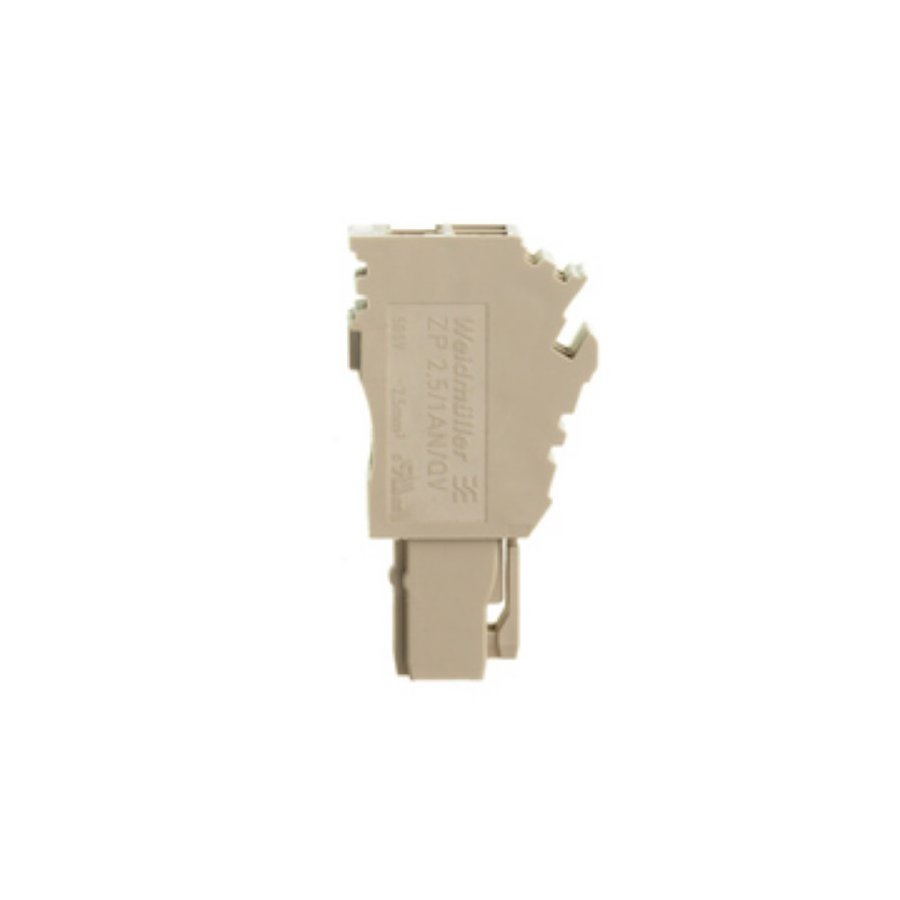

Imágenes del producto

Título de ilustración-02
Imagen de producto
Dibujo leyenda-02
Similar a la ilustración
