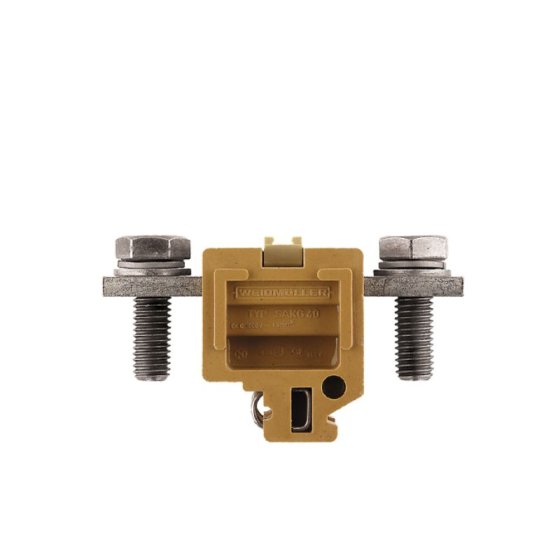

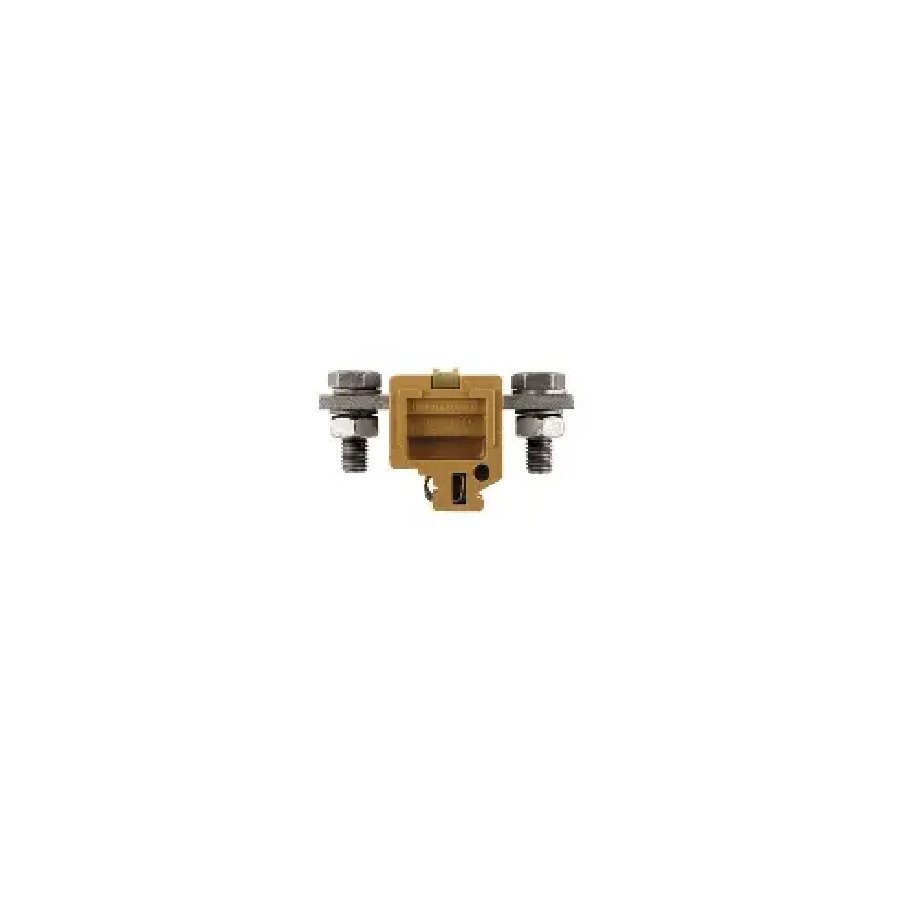

SAKG 40 II/GW Bloque de bornes de paso, Conexión de espárrago, Ocre, 95 mm², 232 A, 1000 V, Número de conexiones: 1 185220000

0 Reseñas(s)
185220000

Contenido: 10 pzas

Bloque de bornes de paso, Conexión de espárrago, Ocre, 95 mm², 232 A, 1000 V, Número de conexiones: 1

HOJA DE DATOS

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Versión
Bloque de bornes de paso, Conexión de espárrago, Ocre, 95 mm², 232 A, 1000 V, Número de conexiones: 1
Código
0185220000
Tipo
SAKG 40 II/GW
GTIN (EAN)
4008190088408
Cantidad
10  Pieza

Dimensiones y pesos

Profundidad
53  mm
Profundidad (pulgadas)
2,087  inch
Altura
90  mm
Altura (pulgadas)
3,543  inch
Anchura
46  mm
Anchura (pulgadas)
1,811  inch
Peso neto
212,6  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60  °C
Temperatura permanete de trabajo, max.
130  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
999cd67e-471e-4085-8dba-1342fcea86de

Datos del material

Material
KrG
Color
Ocre
Grado inflamabilidad según UL 94
V-0
5VA

Valores característicos del sistema

Versión
Borne de espárrago
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril
TS 32
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Indicación de montaje
Montaje directo
Lados abiertos
abierto
Número de bornes iguales
1
Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
Conexión de espárrago

Conductor embornable (conexión nominal)

Dirección de conexión
lateral
Longitud de desaislado
22  mm
Número de conexiones
1
Par de apriete, max.
20  Nm
Par de apriete, min.
10  Nm
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 4/0
Sección de conexión del conductor, flexible, max.
95  mm²
Sección de conexión del conductor, flexible, mín.
10  mm²
Sección de embornado, máx.
95  mm²
Sección de embornado, mín.
10  mm²
Sección del conductor, semirrígido, máx.
95  mm²
Sección del conductor, semirrígido, mín.
10  mm²
Sección transversal de conductor, núcleo rígido, máx.
16  mm²
Sección transversal de conductor, núcleo rígido, mín.
10  mm²
Tipo de conexión
Conexión de espárrago
Tornillo de apriete
M 10

Datos nominales según CSA

Corriente Gr C (CSA)
250 A
Núm. de certificación (CSA)
12400-119
Sección máx. del conductor (CSA)
0000 AWG
Sección mín. del conductor (CSA)
00 AWG
Tensión Gr C (CSA)
600 V

Generalidades

Carril
TS 32
Indicación de montaje
Montaje directo
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 4/0

Datos nominales

Sección nominal
95  mm²
Tensión nominal
1.000  V
Tensión nominal DC
1.000  V
Intensidad nominal
232  A
Corriente en conductor máximo
232  A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
0,14  mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
7,42  W
Grado de polución
3
