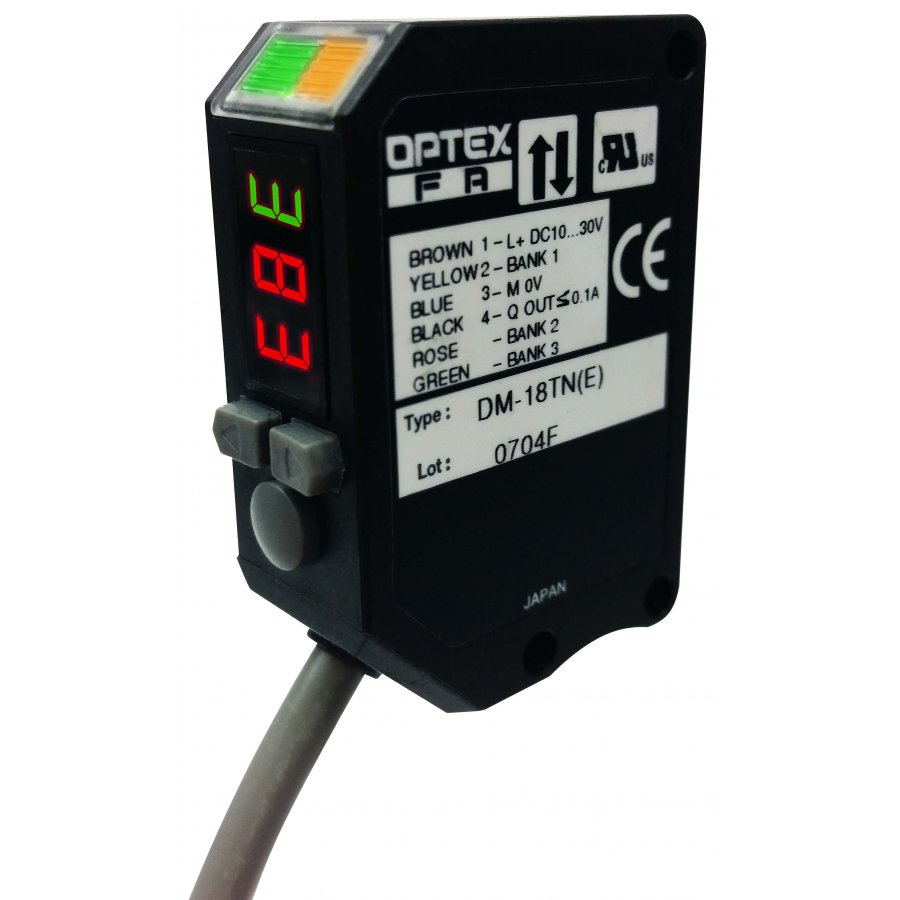

DM-18TN Tipo de detección de marcas/colores digitales

Referencia DM-18TN

Sensor de color/marca RGB para seleccionar automáticamente el color de la fuente de luz
Función de conmutación de fuente de luz de 3 colores (rojo, verde, azul)
Función de ajuste digital del valor umbral
Función de conmutación de 8 bancos

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Póngase en fila

Tipo	Forma	Distancia de detección	función bancaria	Modelo
Tipo	Forma	Distancia de detección	función bancaria	tipo NPN	tipo PNP
Tipo de detección de color/ marca			8 canales	DM-18TN	DM-18TP

Especificaciones

Tipo		Detección de color/marca
Modelo	PNP	DM-18TN
Modelo	PNP	DM-18TP
Distancia de detección		18±2mm
Fuente de luz		Modo de marca R / G / B: Selección de 1 color durante la enseñanza Modo de color: Iluminación simultánea de 3 colores
Tamaño del punto		Aprox. 1 × 6 mm a una distancia de 18 mm
Tiempo de respuesta		Modo de marca: conmutación de 0,25, 0,5, 1,2 ms Modo de color: conmutación de 0,8, 1,6, 4 ms
Ajuste de distancia		Modo de marca: enseñanza de 2 puntos, enseñanza automática Modo de color: enseñanza de 1 punto
Ajuste de umbral		El ajuste manual es posible después de la enseñanza.
Indicadores		Indicador de salida (naranja), indicador de estabilidad (verde)
Pantalla digital		Pantalla de 7 segmentos y 3 dígitos
Salida de control		Colector abierto NPN/PNP Máx. 100 mA/30 VCC
Entrada externa		Conmutación de 8 bancos
Función de temporizador		Retardo de encendido / Retardo de apagado / Un disparo 0 a 990 ms (la configuración es posible en incrementos de 10 ms), 1 a 10 s (la configuración es posible en incrementos de 1 s)
Modo de salida		Luz encendida (salida cuando coincide) / Oscuridad encendida (salida cuando no coincide) seleccionable mediante configuración*
Tipo de conección		Tipo de cable: Longitud del cable: 2 m ø4 mm
Resistencia de aislamiento		20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación	10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual	40mA
Regulaciones aplicables		Directiva EMC (2004/108/CE)
Estándares aplicables		EN 60947-5-2
Estándares de la empresa		Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente	-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental	Luz solar: 10.000 lux o menos Luz incandescente: 3.000 lux o menos
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes	Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección	IP67
Material		Carcasa: ABS Cubierta frontal de la lente: PMMA
Peso (cable incluido)		Aprox. 75 gramos
Accesorios incluidos		Soporte de montaje: BEF-WK-190

•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
*Durante la enseñanza de 2 puntos en el modo de marca, el color del primer punto se convierte en el color ON.

Ajuste de distancia

•Para ajustar el umbral usando los botones, presione el botón Arriba o Abajo. La pantalla de estado mostrará el umbral y parpadeará.
Ajuste el umbral usando los botones Arriba y Abajo. Al presionar el botón de enseñanza se regresará al modo de ejecución.
(Incluso si no se presiona el botón de enseñanza, se regresará al modo de ejecución después de 10 segundos).
